承 台 受 剪 计 算  (JGJ 94-2008)

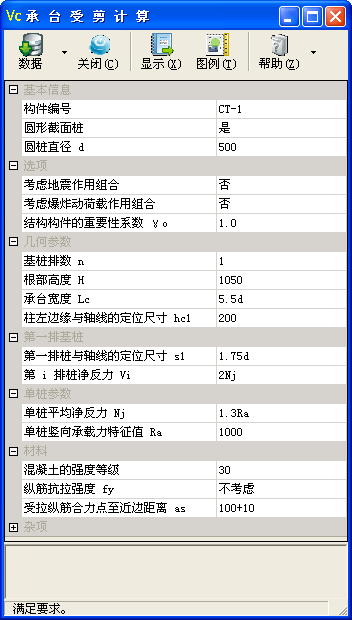

子程序界面

技术条件

  • 摘要:承台斜截面受剪计算、正截面受弯计算,输出详细的计算结果。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版),以下简称“混凝土规范”;

    • 《建筑抗震设计规范》GB 50011-2010(2016 年版),以下简称“抗震规范”;

    • 《人民防空地下室设计规范》GB 50038-2005(2023 年版);

    • 《建筑与市政工程抗震通用规范》GB 55002-2021,以下简称“抗震通用规范”;

    • 《建筑与市政地基基础通用规范》GB 55003-2021;

    • 《混凝土结构通用规范》GB 55008-2021;

    • 《建筑桩基技术规范》JGJ 94-2008,以下简称“桩基规范”。

基本信息

  • 圆形截面桩

    • 设置是否为圆形截面桩。

  • 圆桩直径 d方桩边长 d

    • h——圆桩直径或方桩边长(mm)。

选项

  • 考虑地震作用组合

    • 设置是否考虑地震作用组合。

  • 竖向地震为主的地震组合内力

    • 设置是否为竖向地震为主的地震组合内力起控制作用。

    • 对于有地震作用参与组合,承载力抗震调整系数 γRE 根据抗震通用规范表 4.3.1 的规定采用:

      • 当选择“”时,正截面承载力抗震调整系数 γRE 取 0.75;受剪承载力抗震调整系数 γRE 取 0.85;

      • 当选择“”时,按抗震通用规范表 4.3.1 中最后一项“竖向地震为主的地震组合内力起控制作用时”的数值,承载力抗震调整系数 γRE 均取 1.0。

  • 考虑爆炸动荷载作用组合

    • 设置是否考虑爆炸动荷载作用参与组合。

几何参数

  • 基桩排数 n

    • n——基桩排数。

  • 根部高度 H

    • H——承台根部高度(mm)。

  • 承台宽度 Lc

    • Lc——承台宽度(mm),可输入桩径 d 的倍数或具体数值。

  • 柱左边缘与轴线的定位尺寸 hc1

    • hc1——柱左边缘与轴线的定位尺寸(mm)。

    • 当柱左边缘位于定位轴线的左侧,如图例所示,hc1 为正值;当柱左边缘与定位轴线重合时,hc1 等于零;当柱左边缘位于定位轴线的右侧,hc1 应输入负值。

第一排基桩、第二~十排基桩

  • 第一排桩与轴线的定位尺寸 s1

    • s1——第一排桩中心与轴线的定位尺寸(mm),可输入桩径 d 的倍数或具体数值。

    • 仅用于第一排基桩。

  • 桩间距 si

    • si——第 i 排桩中心与第 i-1 排桩中心之间的间距(mm),可输入桩径 d 的倍数或具体数值。

    • 仅用于第二~十排基桩。

  • 第 i 排桩净反力 Vi

    • Vi——相应于荷载效应基本组合时,无地震作用组合、不计承台及其上填土自重,第 i 排桩的净反力(kN),可输入单桩平均净反力 Nj 的倍数或具体数值。

  • 第 i 排桩净反力 VEi

    • VEi——相应于荷载效应基本组合时,考虑地震作用组合、不计承台及其上填土自重,第 i 排桩的净反力(kN),可输入单桩平均净反力 NEj 的倍数或具体数值。

  • 第 i 排桩净反力 Vdi

    • Vdi——相应于荷载效应基本组合时,爆炸动荷载作用、不计承台及其上填土自重,第 i 排桩的净反力(kN),可输入单桩平均净反力 Ndj 的倍数或具体数值。

单桩参数

  • 单桩平均净反力 Nj

    • Nj——相应于荷载效应基本组合时,无地震作用组合、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩平均净反力 NjE

    • NjE——相应于荷载效应基本组合时,考虑地震作用组合、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩平均净反力 Njd

    • Njd——相应于荷载效应基本组合时,爆炸动荷载作用、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩竖向承载力特征值 Ra

    • Ra——单桩竖向承载力特征值(kN)。

材料

  • 纵筋抗拉强度 fy

    • fy——纵向受力钢筋抗拉强度设计值(N/mm2)。当输入“不考虑”时,表示不进行承台受弯计算。

    • 请参阅“钢筋抗拉强度设计值 fy”。

  • 受拉纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 桩基规范第 4.2.3 条第 5 款规定,“承台底面钢筋的混凝土保护层厚度,当有混凝土垫层时,不应小于 50mm;无垫层时不应小于 70mm;此外尚不应小于桩头嵌入承台内的长度”。

  • 最小配筋率 ρmin

    • ρmin——受拉纵筋最小配筋百分率(%),默认值为 0.15

    • 最小配筋率 ρmin 取值及计算按下列规定进行:

      • 当输入正值时,ρmin 取输入值,最小配筋率按承台的净截面面积计算;

      • 当输入“自动”时,ρmin 取 0.15 和 45ft/fy 中的较大值,最小配筋率按承台的净截面面积计算;

      • 当输入 0 时,ρmin 取值同“自动”,构件截面的临界高度按混凝土规范第 8.5.3 条规定取值。

    • 桩基规范第 4.2.3 条第 1 款规定,“柱下独立桩基承台的最小配筋率不应小于 0.15%”。

    • 输出的实配钢筋除根据用户定义的配筋方案外,尚满足桩基规范第 4.2.3 条第 1 款的规定,“承台纵向受力钢筋的直径不应小于 12mm,间距不应大于 200mm”。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。


模块信息

  • 子程序编号:MID182。

  • 功能编号:FUN069。

  • 发布版本:V2021.08.2608,发布日期:2021-11-14。

  • 取代:MID147。
