承 台 受 柱 冲 切 计 算  (JGJ 94-2008)

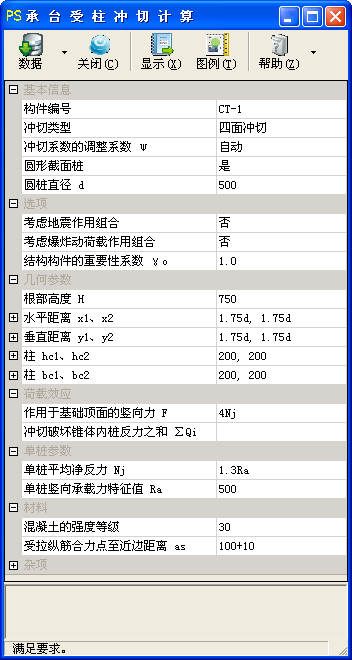

子程序界面

技术条件

  • 摘要:承台受中柱、边柱、角柱冲切计算,输出详细的计算结果。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2010(2015 年版),以下简称“混凝土规范”;

    • 《建筑抗震设计规范》GB 50011-2010(2016 年版),以下简称“抗震规范”;

    • 《人民防空地下室设计规范》GB 50038-2005(2023 年版);

    • 《建筑与市政工程抗震通用规范》GB 55002-2021,以下简称“抗震通用规范”;

    • 《建筑与市政地基基础通用规范》GB 55003-2021;

    • 《混凝土结构通用规范》GB 55008-2021;

    • 《建筑桩基技术规范》JGJ 94-2008,以下简称“桩基规范”。

基本信息

  • 冲切类型

    • 设置承台受柱冲切类型,可选择“四面冲切”“三面冲切(右)”“三面冲切(上)”“三面冲切(左)”“三面冲切(下)”“两面冲切(右上)”“两面冲切(左上)”“两面冲切(左下)”“两面冲切(右下)”等。

    • 四面冲切用于中柱,三面冲切用于边柱、两面冲切用于角柱。

  • 冲切系数的调整系数 ψ

    • ψ——柱(墙)冲切系数的调整系数。当输入“自动”时,对于四面冲切、三面冲切、两面冲切分别取 1.0、5/6、2/3。

  • 圆形截面桩

    • 设置是否为圆形截面桩。

  • 圆桩直径 d方桩边长 d

    • h——圆桩直径或方桩边长(mm)。

选项

  • 考虑地震作用组合

    • 设置是否考虑地震作用组合。

  • 竖向地震为主的地震组合内力

    • 设置是否为竖向地震为主的地震组合内力起控制作用。

    • 对于有地震作用参与组合,承载力抗震调整系数 γRE 根据抗震通用规范表 4.3.1 的规定采用:

      • 当选择“”时,承载力抗震调整系数 γRE 取 0.85;

      • 当选择“”时,按抗震通用规范表 4.3.1 中最后一项“竖向地震为主的地震组合内力起控制作用时”的数值,承载力抗震调整系数 γRE 取 1.0。

  • 考虑爆炸动荷载作用组合

    • 设置是否考虑爆炸动荷载作用参与组合。

几何参数

  • 根部高度 H

    • H——承台根部高度(mm)。

  • 水平距离 x1、x2

    • x1、x2——分别为柱 Y 向轴线至左侧、右侧计算桩中心的距离或承台左边缘、右边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

    • 左侧水平距离 x1

      • x1——柱 Y 向轴线至左侧计算桩中心的距离或承台左边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

    • 右侧水平距离 x2

      • x2——柱 Y 向轴线至右侧计算桩中心的距离或承台右边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

    • 水平距离正负号约定

      • 当计算桩中心或承台左边缘位于定位轴线的左侧,计算桩中心或承台右边缘位于定位轴线的右侧,如图例所示,x1 或 x2 两个水平距离均为正值。

      • 当计算桩中心或承台左边缘位于定位轴线重合时,x1 等于零,表示计算桩中心或承台左边缘在轴线上。当计算桩中心或承台右边缘与定位轴线重合时,则 x2 等于零。

      • 当计算桩中心或承台左边缘位于定位轴线的右侧,计算桩中心或承台右边缘位于定位轴线的左侧,x1 或 x2 两个水平距离均为负值。

    • 垂直距离 y1、y2 的输入方法类似,参照图例所示对应输入。

  • 垂直距离 y1、y2

    • y1、y2——分别为柱 X 向轴线至下侧、上侧计算桩中心的距离或承台下边缘、上边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

    • 下侧垂直距离 y1

      • y1——柱 X 向轴线至下侧计算桩中心的距离或承台下边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

    • 上侧垂直距离 y2

      • y2——柱 X 向轴线至上侧计算桩中心的距离或承台上边缘的距离(mm),可输入桩径 d 的倍数或具体数值。

  • 柱 hc1、hc2

    • hc1、hc2——分别为柱左边缘、右边缘与柱 Y 向轴线的定位尺寸(mm)。

    • 柱定位尺寸 hc1

      • hc1——柱左边缘与柱 Y 向轴线的定位尺寸(mm)。

    • 柱定位尺寸 hc2

      • hc2——柱右边缘与柱 Y 向轴线的定位尺寸(mm)。

    • 定位尺寸正负号的约定

      • 当柱左边缘位于定位轴线的左侧,柱右边缘位于定位轴线的右侧,如图例所示,hc1 或 hc2 两个定位尺寸均为正值。

      • 当柱右边缘与定位轴线重合时,hc2 等于零,例如“400,0”,表示柱右边缘在轴线上,hc 等于 400。当柱左边缘与定位轴线重合时,则 hc1 等于零。

      • 当柱左边缘位于定位轴线的右侧或柱右边缘位于定位轴线的左侧,hc1 或 hc2 两个定位尺寸之一应输入负值。例如“500,-100”,表示柱全截面均位于轴线左侧,柱右边缘距轴线 100,hc=500-100=400。

    • 柱 bc1、bc2 定位尺寸的输入方法类似,参照图例所示对应输入。

    • 若为圆柱,应将对应的定位尺寸乘以 0.8 输入。

  • 柱 bc1、bc2

    • bc1、bc2——分别为柱下边缘、上边缘与柱 X 向轴线的定位尺寸(mm)。

    • 柱定位尺寸 bc1

      • bc1——柱下边缘与柱 X 向轴线的定位尺寸(mm)。

    • 柱定位尺寸 bc2

      • bc2——柱上边缘与柱 X 向轴线的定位尺寸(mm)。

荷载效应

  • 作用于基础顶面的竖向力 F

    • F——相应于荷载效应基本组合时,无地震作用组合、作用于基础顶面的竖向力(kN)。

  • 冲切破坏锥体内桩反力之和 ∑Qi

    • ∑Qi——相应于荷载效应基本组合时,无地震作用组合、不计承台及其上填土自重,冲切破坏锥体内各桩的反力设计值之和(kN)。

  • 作用于基础顶面的竖向力 FE

    • FE——相应于荷载效应基本组合时,考虑地震作用组合、作用于基础顶面的竖向力(kN)。

  • 冲切破坏锥体内桩反力之和 ∑QEi

    • ∑QEi——相应于荷载效应基本组合时,考虑地震作用组合、不计承台及其上填土自重,冲切破坏锥体内各桩的反力设计值之和(kN)。

  • 作用于基础顶面的竖向力 Fd

    • Fd——相应于荷载效应基本组合时,爆炸动荷载作用、作用于基础顶面的竖向力(kN)。

  • 冲切破坏锥体内桩反力之和 ∑Qdi

    • ∑Qdi——相应于荷载效应基本组合时,爆炸动荷载作用、不计承台及其上填土自重,冲切破坏锥体内各桩的反力设计值之和(kN)。

单桩参数

  • 单桩平均净反力 Nj

    • Nj——相应于荷载效应基本组合时,无地震作用组合、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩平均净反力 NjE

    • NjE——相应于荷载效应基本组合时,考虑地震作用组合、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩平均净反力 Njd

    • Njd——相应于荷载效应基本组合时,爆炸动荷载作用、不计承台及其上填土自重,单桩平均净反力(kN),可输入单桩竖向承载力特征值 Ra 的倍数或具体数值。

  • 单桩竖向承载力特征值 Ra

    • Ra——单桩竖向承载力特征值(kN)。

材料

  • 受拉纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离(mm)。

    • 桩基规范第 4.2.3 条第 5 款规定,“承台底面钢筋的混凝土保护层厚度,当有混凝土垫层时,不应小于 50mm;无垫层时不应小于 70mm;此外尚不应小于桩头嵌入承台内的长度”。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中将自动插入相应的图例。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。

四面冲切

三面冲切(右)

三面冲切(上)

三面冲切(左)

三面冲切(下)

两面冲切(右上)

两面冲切(左上)

两面冲切(左下)

两面冲切(右下)


模块信息

  • 子程序编号:MID183。

  • 功能编号:FUN070。

  • 发布版本:V2021.08.2608,发布日期:2021-11-14。

  • 取代:MID148。
