软 弱 下 卧 层 验 算  (GB 50007-2011)

子程序界面

技术条件

  • 摘要:当地基受力层范围内有软弱下卧层时,矩形、条形基础的地基承载力验算。

  • 编制依据

    • 《建筑地基基础设计规范》GB 50007-2011,以下简称“基础规范”;

    • 《建筑与市政地基基础通用规范》GB 55003-2021;

    • 《建筑桩基技术规范》JGJ 94-2008,以下简称“桩基规范”。

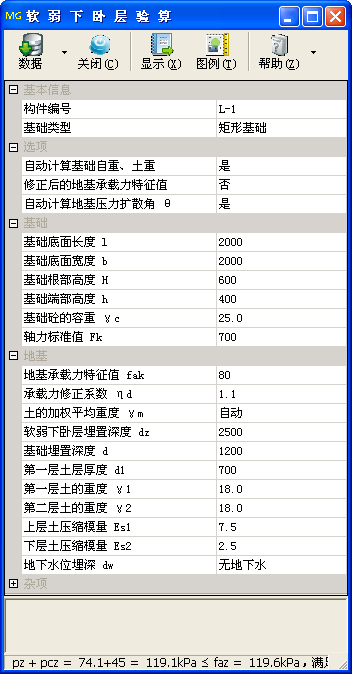

基本信息

  • 基础类型

    • 选择软弱下卧层验算的基础类型,可选择“矩形基础”“条形基础”。

选项

  • 自动计算基础自重、土重

    • 设置是否自动计算基础自重、土重。

  • 修正后的地基承载力特征值

    • 设置输入的地基承载力是否为深宽修正后的特征值。

  • 自动计算地基压力扩散角 θ

    • 设置是否自动计算地基压力扩散线与垂直线的夹角 θ。

    • 当勾选时,按基础规范表 5.2.7 计算地基压力扩散角 θ。

    • 计算地基压力扩散角 θ 时,当上层土压缩模量 Es1 与下层土压缩模量 Es2 的比值小于 3 时,超出基础规范表 5.2.7 给定范围。参考桩基规范表 5.4.1,程序取压缩模量比 ES1/ES2=1,θ=4°(z/b=0.25)及 θ=12°(z/b=0.50),用于 1≤ES1/ES2<3 的情况下进行地基压力扩散角 θ 插值计算。

基础

  • 基础底面长度 l基础底面宽度 b

    • l、b——分别为基础底面长度、宽度(mm)。

  • 基础根部高度 H基础端部高度 h

    • H、h——分别为基础根部、端部高度(mm)。

  • 基础砼的容重 γc

    • γc——基础混凝土的容重(kN/m3)。

  • 基础自重和基础上土重标准值 Gk

    • Gk——基础自重和基础上土重标准值(kN)。

  • 轴力标准值 Fk

    • Fk——相应于作用的标准组合时,上部结构传至基础顶面的竖向力值(kN)。

地基

  • 地基承载力特征值 fak

    • fak——软弱下卧层地基承载力特征值(kPa)。

  • 修正后的特征值 faz

    • faz——软弱下卧层顶面处经深度修正后的地基承载力特征值(kPa)。

  • 承载力修正系数 ηd

    • ηd——基础埋深的地基承载力修正系数,按软弱下卧层土的类别查基础规范表 5.2.4 取值。

  • 土的加权平均重度 γm

    • γm——软弱下卧层顶面以上土的加权平均重度,地下水位以下取浮重度(kN/m3)。

  • 软弱下卧层埋置深度 dz

    • dz——软弱下卧层埋置深度,一般自室外地面标高算起(mm)。

  • 基础埋置深度 d

    • d——基础埋置深度(mm)。

    • 基础规范第 5.2.4 条规定,基础埋值深度“宜自室外地面标高算起。在填方整平地区,可自填土地面标高算起,但填土在上部结构施工后完成时,应从天然地面标高算起。对于地下室,如采用箱形基础或筏基时,基础埋置深度自室外地面标高算起;当采用独立基础或条形基础时,应从室内地面标高算起”。

  • 第一层土层厚度 d1

    • d1——第一层土层厚度(mm)。

    • 当无第一层土时,d1 输入 0。

  • 第一层土的重度 γ1第二层土的重度 γ2

    • γ1、γ2——分别为第一层、第二层(持力层)土的重度(kN/m3)。

  • 第二层土层厚度 d2

    • d2——第二层(持力层)土层厚度(mm)。

  •  上层土压缩模量 ES1

    • Es1——第二层(持力层)土的压缩模量(MPa)。

  • 下层土压缩模量 ES2

    • Es2——第三层(软弱下卧层)土的压缩模量(MPa)。

  • 地基压力扩散角 θ

    • θ——地基压力扩散线与垂直线的夹角(°)。

  • 地下水位埋深 dw

    • dw——地下水位埋深(mm)。

    • 当不考虑地下水时,输入“无地下水”。

    • 程序规定“地下水位埋深 dw”应不小于“基础埋置深度 d”,当实际工程中遇到 dw 小于 d 的情形时,“地下水位埋深 dw”可按 d 输入,并自行考虑水浮力影响下的基础自重和基础上土重标准值 Gk


相关页


图例

  • 可以将鼠标移到相应图例上,使用右键进行复制,粘贴到子程序的计算结果中。

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。


模块信息

  • 子程序编号:MID202。

  • 功能编号:FUN021。

  • 发布版本:V2023.02.2640,发布日期:2023-02-17。

  • 取代:MID031。
