挡 土 墙 主 动 土 压 力　　（GB 50007－2011）

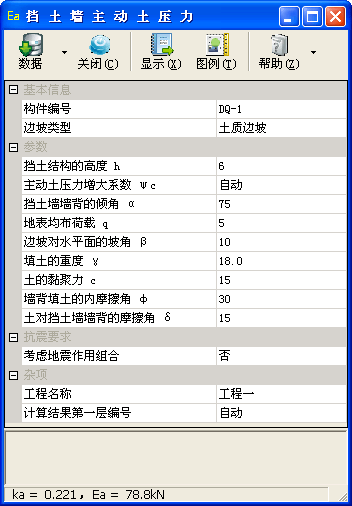

子程序界面

技术条件

• 摘要：挡土墙主动土压力 E_a 的计算，可考虑地震作用。

• 编制依据

  • 《建筑地基基础设计规范》GB 50007－2011，以下简称“基础规范”；

  • 《建筑边坡工程技术规范》GB 50330－2013，以下简称“边坡规范”。

计算参数

• 挡土结构的高度 h

  • h——挡土结构的高度（m)。

• 主动土压力增大系数 ψ_c

  • ψ_c——主动土压力增大系数。

  • 当输入“自动”时，参照基础规范第 6.7.3 条的规定，“挡土墙高度小于 5m 时宜取 1.0，高度 5～8m 时宜取 1.1，高度大于 8m 时宜取 1.2”，当 h 小于 5m 时，ψ_c 取 1.0；当 h 不小于 5m、不大于 8m 时，ψ_c 取 1.1；大于 8m 时，ψ_c 取 1.2。

• 挡土墙墙背的倾角 α

  • α——挡土墙墙背的倾角（°）。

• 地表均布荷载 q

  • q——地表均布荷载（kPa），以单位水平投影面上的荷载强度计算。

• 边坡对水平面的坡角 β

  • β——边坡对水平面的坡角（°）。

• 填土的重度 γ

  • γ——填土的重度（kN/m³）。

• 土的黏聚力 c

  • c——土的黏聚力（kPa）。

• 墙背填土的内摩擦角 φ

  • φ——墙背填土的内摩擦角（°）。

• 土对挡土墙墙背的摩擦角 δ

  • δ——土对挡土墙墙背的摩擦角（°），可按基础规范表 6.7.5-1 选用。

• 稳定岩石坡面倾角 θ

  • θ——稳定岩石坡面倾角（°）。

• 稳定岩石坡面与填土间的摩擦角 δ_r

  • δ_r——稳定岩石坡面与填土间的摩擦角（°），根据试验确定。

  • 对于 δ_r 的取值，根据基础规范第 6.7.3 条第 2 款的规定，“当无试验资料时，可取 0.33φ_k，φ_k 为填土的内摩擦角标准值（°）”。

抗震要求

• 考虑地震作用组合

  • 设置是否考虑地震作用组合。

  • 当考虑地震作用时，作用于支护结构上的地震主动土压力可按边坡规范公式（6.2.3-1）计算，主动土压力系数按边坡规范公式（6.2.11）计算。

• 抗震设防烈度

  • 本地区抗震设防烈度，可选择“6度”“7度”“8度”“9度”。

• 设计基本地震加速度值

  • 选择设计基本地震加速度值。

  • 当“抗震设防烈度”为“7度”时，“设计基本地震加速度值”可选择“0.10g”“0.15g”。

  • 当“抗震设防烈度”为“8度”时，“设计基本地震加速度值”可选择“0.20g”“0.30g”。

• 水下

  • 设置是否为水下。

相关页

工程名称
构件编号

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID106。

• 功能编号：FUN006。

• 发布版本：V2012.06.2021，发布日期：2012-05-25。

• 取代：MID047。
