预埋件

预埋件　　（GB 50010－2010）

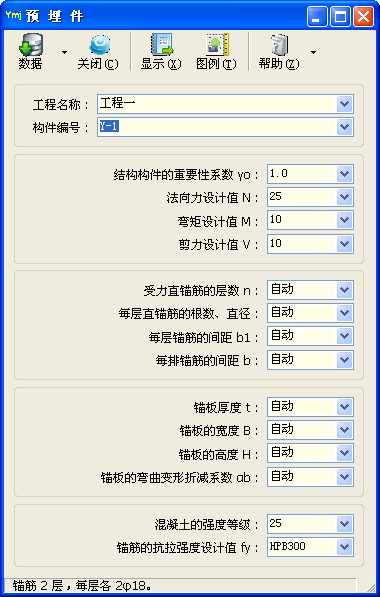

子程序界面

更新

技术条件

摘要：计算由锚板和对称配置的直锚筋所组成的受力预埋件。可自动计算锚筋根数、直径及锚板厚度等构造要求。
编制依据
- 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；
- 《热轧钢板和钢带的尺寸、外形、重量及允许偏差》GB/T 709－2006；
- 《钢筋混凝土结构预埋件》（16G362）。

基本组合值

法向力设计值 N
- N——相应于荷载效应基本组合时的法向力设计值（kN），法向拉力输入正值，法向压力输入负值。
- 根据混凝土规范第 9.7.2 条的规定，“法向压力设计值不应大于 0.5f_cA，此处，A 为锚板的面积”，当法向压力设计值大于 0.5f_cA 时程序会给出错误提示。
弯矩设计值 M
- M——弯矩设计值（kN·m）。
剪力设计值 V
- V——剪力设计值（kN）。

锚筋

受力直锚筋的层数 n
- n——受力直锚筋的层数，不应小于 2，且不大于 4。
- 锚筋层数的影响系数 α_r，根据混凝土规范第 9.7.2 条的规定，“当锚筋按等间距布置时：两层取 1.0；三层取 0.9；四层取 0.85”。
每层直锚筋的根数、直径
- 输入每层受力直锚筋的根数、直径。
- 输入格式：依次输入纵筋根数、钢筋符号、钢筋直径。其中钢筋符号可以是以下字符之一：“”“”“φ”“Φ”“ ”（空格）等，如“216”“316”“2 25”“16”“6”等；当输入为“16”“6”时，根数按 1 根计。
- 混凝土规范第 9.7.1 条的规定，“直锚筋与锚板应采用Ｔ形焊接。当锚筋直径不大于 20mm 时宜采用压力埋弧焊；当锚筋直径大于 20mm 时宜采用穿孔塞焊。当采用手工焊时，焊缝高度不宜小于 6mm，且对 300MPa 级钢筋不宜小于 0.5d，对其他钢筋不宜小于 0.6d，d 为锚筋的直径”。

每层锚筋的间距 b₁
- b₁——每层锚筋的间距（mm）。
- 当输入“自动”时，按混凝土规范要求的锚筋最小间距和 16t 二者的大值取值。
- 混凝土规范第 9.7.4 条的规定，“对受拉和受弯预埋件（图 9.7.2），其锚筋的间距 b、b₁ 和锚筋至构件边缘的距离 c、c₁，均不应小于 3d 和 45mm”。
- 混凝土规范第 9.7.4 条的规定，“对受剪预埋件（图 9.7.2），其锚筋的间距 b 及 b₁ 不应大于 300mm，且 b₁ 不应小于 6d 和 70mm ；锚筋至构件边缘的距离 c₁ 不应小于 6d 和 70mm，b、c 均不应小于 3d 和 45mm”。

锚板

锚板厚度 t
- t——锚板厚度（mm）。
- 混凝土规范第 9.7.1 条的规定，“受力预埋件的锚板宜采用 Q235、Q345 级钢，锚板厚度应根据受力情况计算确定，且不宜小于锚筋直径的 60％；受拉和受弯预埋件的锚板厚度尚宜大于 b/8”。
- 受拉和受弯预埋件的锚板厚度不宜小于 b_s/8，b_s 为锚板弯曲变形的折算宽度，三排锚筋的 b_s 取 1.5b，其余取最外排锚筋之间的距离。
锚板的宽度 B、锚板的高度 H
- B、H——分别为锚板的宽度、高度（mm）。
锚板的弯曲变形折减系数 α_b
- α_b——锚板的弯曲变形折减系数。
- 按混凝土规范公式（9.7.2-6），取 α_b＝0.6＋0.25t/d。
- 当输入“自动”时
  - 当 b_s/t 不大于 8 时，按混凝土规范公式（9.7.2-6），取 α_b＝0.6＋0.25t/d；
  - 当 b_s/t 大于 8 时，按预埋件图集第 119 页式（G.2.1-2）计算。
  - b_s 为锚板弯曲变形的折算宽度。三排锚筋时，按预埋件图集第 120 页图 G.2.2 的规定取 1.5b，其余情况取最外排锚筋之间的距离。
- 当采取防止锚板弯曲的措施时，取 1.0。

钢筋

锚筋的抗拉强度设计值 f_y
- f_y——锚筋的抗拉强度设计值（N/mm²）。
- 混凝土规范第 9.7.1 条的规定，“受力预埋件的锚筋应采用 HRB400 或 HPB300 钢筋，不应采用冷加工钢筋”。
- 对于 f_y 的取值，根据混凝土规范第 9.7.2 条的规定，“按本规范第 4.2 节采用，但不应大于 300NN/mm²”，因此，当 f_y 输入值大于 300N/mm² 时，取 300N/mm²。
- 请参阅“钢筋抗拉强度设计值 f_y”。
