砌体墙、柱高厚比验算

砌体墙、柱高厚比验算　　（GB 50003－2011）

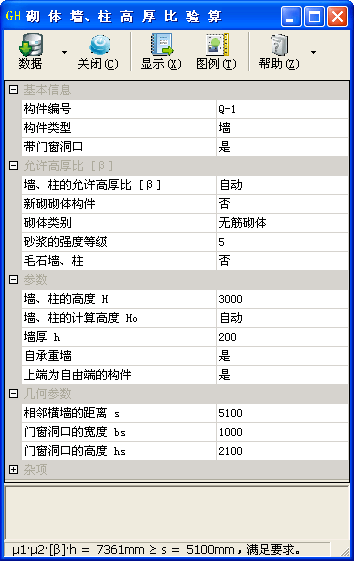

子程序界面

技术条件

摘要：砌体墙、柱、带壁柱墙、带构造柱墙的高厚比验算。
编制依据
- 《砌体结构设计规范》GB 50003－2011，以下简称“砌体规范”；
- 《砌体结构通用规范》GB 55007－2021，以下简称“砌体通用规范”；
- 《全国民用建筑工程设计技术措施》（2009 年版）（结构－砌体结构），以下简称“技术措施”。
砌体通用规范第 4.1.3 条规定，“砌体结构各种墙、柱构件应进行高厚比验算，应保证构件稳定性”。

基本信息

构件类型
- 选择墙、柱的构件类型，可选择“墙”“柱”“带壁柱墙”“带构造柱墙”。
带门窗洞口
- 设置是否为带门窗洞口的墙。

允许高厚比 [β]

墙、柱的允许高厚比 [β]
- [β]——墙、柱的允许高厚比。
- 当输入“自动”时，按砌体规范表 6.1.1 采用。
新砌砌体构件
- 设置是否为施工阶段砂浆尚未硬化的新砌砌体构件。
- 当选择“是”时，“墙、柱的允许高厚比 [β]”若输入“自动”，按砌体规范第 6.1.1 条注 3 的规定，“验算施工阶段砂浆尚未硬化的新砌砌体构件高厚比时，允许高厚比对墙取 14，对柱取 11”。
- 当选择“是”时，对于带构造柱墙，根据砌体规范第 6.1.2 条注的规定，“考虑构造柱有利作用的高厚比验算不适用于施工阶段”，修正系数 μ_c 取 1.0。
砌体类别
- 选择砌体类别，可选择“无筋砌体”“配筋砌块砌体”。
- 本输入项用于查砌体规范表 6.1.1 确定墙、柱的允许高厚比 [β]。
砂浆的强度等级
- 输入砂浆的强度等级。
- 本输入项用于无筋砌体查砌体规范表 6.1.1 确定墙、柱的允许高厚比 [β]。
毛石墙、柱
- 设置是否为毛石墙、柱。
- 砌体规范第 6.1.1 条第 3 款注 1 规定，“毛石墙、柱的允许高厚比应按表中数值降低 20％”。

参数

墙、柱的高度 H
- H——墙、柱的高度（mm）。
- 受压构件高度 H，应按砌体规范第 5.1.3 条规定采用。
墙、柱的计算高度 H₀
- H₀——墙、柱的计算高度（mm）。
- 当输入“自动”时，墙、柱的计算高度 H₀ 按砌体规范表 5.1.3 中无吊车的单层和多层房屋、刚性方案采用。
- 本输入项仅用于墙、柱、带壁柱墙和带构造柱墙的高厚比验算（整体稳定）。当壁柱间墙或构造柱间墙的高厚比验算（局部稳定）时，墙、柱的计算高度 H₀ 均按砌体规范表 5.1.3 中无吊车的单层和多层房屋、刚性方案采用。
- 当框架结构填充墙按柔性连接设计时，根据技术措施第 5.6.2 条第 4 款第 4 项第 1 目的要求，填充墙应根据周边与主体结构的支承连接条件，按砌体规范表 5.1.3 中刚性方案、带壁柱或周边拉结墙的规定确定构件的计算高度 H₀，与框架柱完全脱开的填充墙 H₀＝1.0H。
墙厚 h
- h——墙厚（mm）。
- 当按砌体规范公式（6.1.1）验算带壁柱墙的高厚比时，公式中 h 应改用带壁柱墙截面的折算厚度 h_T，在确定截面回转半径 i 时，墙截面的翼缘宽度 b_f，按砌体规范第 4.2.8 条的规定采用；在确定折算厚度 h_T 时，规范近似按 3.5i 计算，偏于安全，程序按 12^0.5i 计算。
自承重墙
- 设置是否为自承重墙。
- 厚度不大于 240mm 的自承重墙，允许高厚比修正系数 μ₁ 按砌体规范第 6.1.3 条规定采用。
- 厚度大于 240mm 的自承重墙，允许高厚比修正系数 μ₁ 取 1.2。
- 当按砌体规范第 4.2.8 条的规定计算墙截面的翼缘宽度 b_f 时，自承重墙按单层房屋采用。
上端为自由端的构件
- 设置构件的上端是否为自由端。
- 砌体规范第 6.1.3 条第 2 款规定，“上端为自由端墙的允许高厚比，除按上述规定提高外，尚可提高 30％”。
- 砌体规范第 5.1.3 条第 3 款注 2 规定，“对于上端为自由端的构件，H₀＝2H”。
按墙厚等于 90mm 验算高厚比
- 设置是否按墙厚等于 90mm 验算高厚比。
- 砌体规范第 6.1.3 条第 3 款规定，“对于厚度小于 90mm 的墙，当双面采用不低于 M10 的水泥砂浆抹面，包括抹面层的墙厚不小于 90mm 时，可按墙厚等于 90mm 验算高厚比”。
无柱间支撑、垂直排架方向
- 设置是否为无柱间支撑、垂直排架方向的独立砖柱。
- 砌体规范第 5.1.3 条第 3 款注 3 规定，“独立砖柱，当无柱间支撑时，柱在垂直排架方向的 H₀ 应按表中数值乘以 1.25 后采用”。
多层房屋
- 设置是否为多层房屋。选项用于按砌体规范第 4.2.8 条计算带壁柱墙的计算截面翼缘宽度 b_f。
- 砌体规范第 4.2.8 条第 1 款规定，“多层房屋，当有门窗洞口时，可取窗间墙宽度；当无门窗洞口时，每侧翼墙宽度可取壁柱高度（层高）的 1/3，但不应大于相邻壁柱间的距离”。
- 砌体规范第 4.2.8 条第 2 款规定，“单层房屋，可取壁柱宽加 2/3 墙高，但不应大于窗间墙宽度和相邻壁柱间的距离”。

允许增设圈梁
- 设置是否允许增设圈梁。
- 用于当验算壁柱间墙或构造柱间墙的高厚比不满足时。当勾选“是”时，对局部稳定验算不满足的情形，不给予错误提示。
- 砌体规范 6.1.2 条第 3 款规定，“按公式（6.1.1）验算壁柱间墙或构造柱间墙的高厚比时，s 应取相邻壁柱间或相邻构造柱间的距离。设有钢筋混凝土圈梁的带壁柱墙或带构造柱墙，当 b/s≥1/30 时，圈梁可视作壁柱间墙或构造柱间墙的不动铰支点（b 为圈梁宽度）。当不满足上述条件且不允许增加圈梁宽度时，可按墙体平面外等刚度原则增加圈梁高度，此时，圈梁仍可视为壁柱间墙或构造柱间墙的不动铰支点”。

几何参数

相邻横墙的距离 s
- s——相邻横墙的距离（mm）。
- 本输入项仅用于“构件类型”为“墙”，对于带壁柱墙和带构造柱墙，s＝l×n。
构造柱或壁柱的间距 l
- l——构造柱或壁柱的间距（mm）。
柱间距 l 的个数 n
- n——柱间距 l 的个数。
柱截面宽度 b_c、柱截面高度 h_c
- b_c、h_c——分别为壁柱或构造柱截面宽度、高度（mm）。
- h_c 为壁柱或构造柱与计算高度 H₀ 相对应的边长。
柱中心线与墙中心线偏心距 e
- e——柱中心线与墙中心线偏心距（mm）。
- 当输入“边对齐”时，取（h_c－h）/2；当输入“重合”时，取 0。
系数 γ
- γ——系数。用于砌体规范公式（6.1.2）。
- 砌体规范第 6.1.2 条第 2 款规定，“对细料石砌体，γ＝0；对混凝土砌块、混凝土多孔砖、粗料石、毛料石及毛石砌体，γ＝1.0；其他砌体，γ＝1.5”。
门窗洞口的宽度 b_s、门窗洞口的高度 h_s
- bs、hs——分别为门窗洞口的宽度、高度（mm）。
- 砌体规范第 6.1.4 条第 3 款规定，“当洞口高度大于或等于墙高的 4/5 时，可按独立墙段验算高厚比”。
- 程序限定门窗洞口的高度 h_s 应小于墙高度 H 的 4/5。
