砌体的计算指标

砌体的计算指标　　（GB 50003－2011）

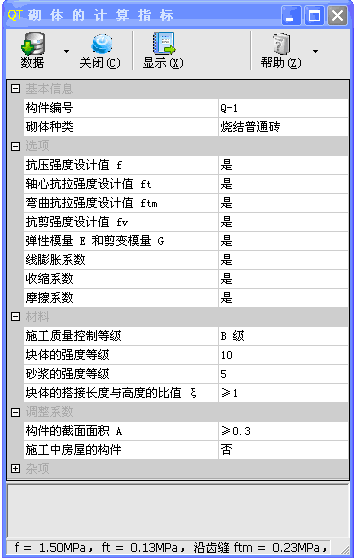

子程序界面

技术条件

摘要：计算各类砌体的轴心抗压、轴心受拉、弯曲受拉和受剪强度设计值，计算各类砌体的弹性模量、剪变模量、线膨胀系数、收缩系数及摩擦系数。
编制依据
- 《砌体结构设计规范》GB 50003－2011，以下简称“砌体规范”；
- 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；
- 《砌体结构工程施工质量验收规范》GB 50203－2011，以下简称“砌体验收规范”；
- 《砌体结构通用规范》GB 55007－2021，以下简称“砌体通用规范”。

基本信息

砌体种类
- 选择砌体种类，可选择“烧结普通砖”“烧结多孔砖”“混凝土普通砖”“混凝土多孔砖”“蒸压灰砂普通砖”“蒸压粉煤灰普通砖”“单排孔混凝土砌块”“单排孔轻集料混凝土砌块”“多排孔轻集料混凝土砌块”“毛料石”“细料石”“粗料石”“干砌勾缝石”“毛石”等。
- 根据砌体规范第 3.2.1 条（已废止）第 4 款的规定，“单排孔混凝土砌块和轻集料混凝土砌块对孔砌筑砌体的抗压强度设计值，应按表 3.2.1-4 采用”，单排孔混凝土砌块和轻集料混凝土砌块砌体为对孔砌筑。
- 双排孔轻集料混凝土砌块各计算指标同“多排孔轻骨料混凝土砌块”。
- 砌体规范第 3.1.1 条注 1 规定，“用于承重的双排孔或多排孔轻集料混凝土砌块砌体的孔洞率不应大于 35％”。
- 砌体规范表 3.2.1-5 注 1 规定，“表中的砌块为火山渣、浮石和陶粒轻骨料混凝土砌块”。

选项

抗压强度设计值 f
- 设置是否计算抗压强度设计值 f。
- 单排孔混凝土砌块对孔砌筑且灌孔时，为 f_g。
轴心抗拉强度设计值 f_t
- 设置是否计算轴心抗拉强度设计值 f_t。
弯曲抗拉强度设计值 f_tm
- 设置是否计算弯曲抗拉强度设计值 f_tm。
弹性模量 E 和剪变模量 G
- 设置是否计算弹性模量 E 和剪变模量 G。
线膨胀系数
- 设置是否计算线膨胀系数。
收缩系数
- 设置是否计算收缩系数。
摩擦系数
- 设置是否计算摩擦系数。

有孔砌体

灌孔砌体
- 单排孔混凝土砌块对孔时，设置是否为灌孔砌体。

独立柱或厚度为双排组砌
- 设置是否为独立柱或厚度为双排组砌。
- 根据砌体规范表 3.2.1-4 注 1 的规定，“对独立柱或厚度为双排组砌的砌块砌体，应按表中数值乘以 0.7”，当砌体种类为“单排孔混凝土砌块”“单排孔轻骨料混凝土砌块”时，对独立柱或厚度为双排组砌的砌块砌体，砌体抗压强度设计值按砌体规范表 3.2.1-4 中数值乘以 0.7。
- 根据砌体规范表 3.2.1-6 注 2 的规定，“对厚度方向为双排组砌的轻集料混凝土砌块砌体的抗压强度设计值，应按表中数值乘以 0.8”，当砌体种类为“多排孔轻骨料混凝土砌块”时，对厚度为双排组砌的砌块砌体，砌体抗压强度设计值按砌体规范表 3.2.1-5 中数值乘以 0.8。
Ｔ形截面
- 设置是否为Ｔ形截面。
- 根据砌体规范表 3.2.1-4 注 2 的规定，“对Ｔ形截面墙体、柱，应按表中数值乘以 0.85”，当砌体种类为“单排孔混凝土砌块”“单排孔轻骨料混凝土砌块”时，对Ｔ形截面墙体、柱，单排孔混凝土砌块和轻集料混凝土砌块砌体的抗压强度设计值按砌体规范表 3.2.1-4 中数值乘以 0.85。

材料

施工质量控制等级
- 选择砌体施工质量控制等级，可选择“B 级”“C 级”。
- 砌体通用规范第 2.0.7 条规定，“砌体结构施工质量控制等级应根据现场质量管理水平、砂浆与混凝土质量控制、砂浆拌合工艺、砌筑工人技术等级四个要素从高到低分为 A、B、C 三级，设计工作年限为 50 年及以上的砌体结构工程，应为 A 级或 B 级”。
- 砌体结构工程施工质量控制等级的划分见砌体通用规范条文说明第 2.0.7 条的表 1。
- 砌体施工质量控制等级系根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别。根据砌体规范第 4.1.5 条注 2 的规定，“施工质量控制等级划分要求，应符合现行国家标准《砌体结构工程施工质量验收规范》GB 50203 的有关规定”，砌体施工质量控制等级应按砌体验收规范第 3.0.11 条中对应的等级要求进行施工质量控制。
- 砌体规范条文说明第 4.1.5 条指出，“考虑到我国目前的施工质量水平，对一般多层房屋宜按 B 级控制。对配筋砌体剪力墙高层建筑，设计时宜选用 B 级的砌体强度指标，而在施工时宜采用 A 级的施工质量控制等级”。
块体的强度等级
- MU——块体的强度等级。
砂浆的强度等级
- M——普通砂浆的强度等级。
- Mb——混凝土块体（砖）专用砌筑砂浆的强度等级
- Ms——蒸压灰砂普通砖、蒸压粉煤灰普通砖专用砌筑砂浆的强度等级。

烧结多孔砖的孔洞率大于 30％
- 设置烧结多孔砖的孔洞率是否大于 30％。
- 砌体规范表 3.2.1-1 注，“当烧结多孔砖的孔洞率大于 30％时，表中数值应乘以 0.9”。

块体的搭接长度与高度的比值 ξ
- ξ——块体的搭接长度与高度的比值。
- 砌体规范表 3.2.2 注 1 规定，“对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于 1 时，其轴心抗拉强度设计值 f_t 和弯曲抗拉强度设计值 f_tm 应按表中数值乘以搭接长度与块体高度比值后采用”。

灌孔混凝土的强度等级
- Cb——灌孔混凝土的强度等级。
- 砌体通用规范第 3.3.2 条规定，“混凝土砌块砌体的灌孔混凝土强度等级不应低于 Cb20，且不应低于 1.5 倍的块体强度等级”。
- 灌孔混凝土的强度等级 Cb××等同于对应的混凝土强度等级 C××的强度指标。

混凝土砌块砌体的灌孔率 ρ
- ρ——混凝土砌块砌体的灌孔率（％）。
- 混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，砌体通用规范第 3.4.3 条规定，“灌孔混凝土砌块砌体的灌孔率应根据受力或施工条件确定，且不应小于 33％，其抗压强度设计值不应大于未灌孔砌体抗压强度设计值的 2 倍”。

混凝土砌块的孔洞率 δ
- δ——混凝土砌块的孔洞率（％）。

调整系数

构件的截面面积 A
- A——构件的截面面积（m²）。
- 砌体通用规范第 3.4.1 条第 1 款规定，“对无筋砌体构件，其截面面积小于 0.3m² 时，γ_a 为其截面面积加 0.7；对配筋砌体构件，当其中砌体截面面积小于 0.2m² 时，γ_a 为其截面面积加 0.8；构件截面面积以 m² 计”。
配筋砌体
- 设置是否为配筋砌体。
水泥砂浆砌筑
- 设置是否为水泥砂浆砌筑。
- 砌体通用规范第 3.4.1 条第 2 款规定，“当砌体用强度等级小于 M5 的水泥砂浆砌筑时，对砌体抗压强度设计值，γ_a 取值为 0.9；对砌体抗拉强度设计值和抗剪强度设计值，γ_a 取值为 0.8”。
施工中房屋的构件
- 设置是否为施工中房屋的构件。
- 砌体通用规范第 3.4.1 条第 3 款规定，“当验算施工中房屋的构件时，γ_a 为 1.1”。
