剪 力　　（GB/T 50010－2010）(2024 年版）

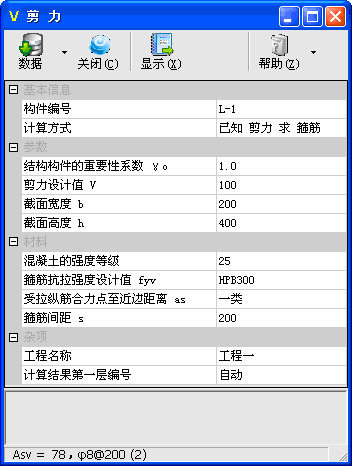

子程序界面

技术条件

• 摘要：支持根据剪力设计值计算箍筋面积，或按箍筋面积反推剪力设计值。

• 编制依据

  • 《混凝土结构通用规范》GB 55008－2021；

  • 《混凝土结构设计标准》GB/T 50010－2010（2024 年版）（以下简称混凝土标准）；

  • 《混凝土结构耐久性设计标准》GB/T 50476－2019。

• 适用范围

  • 适用于跨高比不小于 5 的钢筋混凝土受剪构件。

  • 主要用于均布荷载下矩形截面的一般构件。对于存在集中力的构件，在使用时应分析其是否适用；对于集中荷载作用下的独立梁，可使用【弯剪扭构件】子程序进行计算。

• 构造钢筋：非抗震时箍筋最大间距按混凝土标准表 9.2.9 的规定取值，最小直径按混凝土标准第 9.2.9 条第 2 款的规定取值。当梁中配有计算需要的纵向受压钢筋时，箍筋配置尚应符合相关规定。

• 箍筋最小配筋率 ρ_sv,min 按非抗震、一般梁的要求采用。依据混凝土标准第 9.2.9 条第 3 款的规定，“当 V 大于 0.7f_tbh₀＋0.05Np0 时，箍筋配筋率 ρ_sv [ρ_sv＝A_sv/（b/s）] 尚不小于 0.24f_t/f_yv”。

计算参数

• 计算方式

  • 设置受剪构件正算或反算的计算方式，可选择“已知 剪力 求 箍筋”“已知 箍筋 求 剪力”。

• 剪力设计值 V

  • V——剪力设计值（kN）。

• 箍筋面积 A_sv

  • A_sv——配置在同一截面内箍筋各肢的全部截面面积（mm²）。

• 截面宽度 b、截面高度 h

  • b、h——分别为（矩形）截面宽度、高度（mm）。

• 受拉纵筋合力点至近边距离 a_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 当输入“一类”“二a类”“三a类”“三a类（寒）”等环境类别或“Ⅰ-A”“Ⅰ-B”“Ⅱ-C”等环境作用等级时，构件类型按梁考虑，默认的纵筋直径 d 取 25mm、箍筋直径 d_g 取 10mm。

  • 请参阅“受拉纵筋合力点至近边距离 a_s”。

• 箍筋间距 s

  • s——沿构件长度方向的箍筋间距（mm）。

  • 输入值不应小于 50mm，且不大于 1000mm。

相关页

工程名称
构件编号
计算结果第一层编号
结构构件的重要性系数 γ₀
混凝土的强度等级
箍筋抗拉强度设计值 f_yv
受拉纵筋合力点至近边距离 a_s
钢筋弹性模量 E_s

模块信息

• 子程序编号：MID217。

• 功能编号：FUN002。

• 发布版本：V2024.06.2687，发布日期：2024-07-25。

• 取代：MID162。
