植筋锚固深度设计值

植筋锚固深度设计值　　（GB 50367－2013）

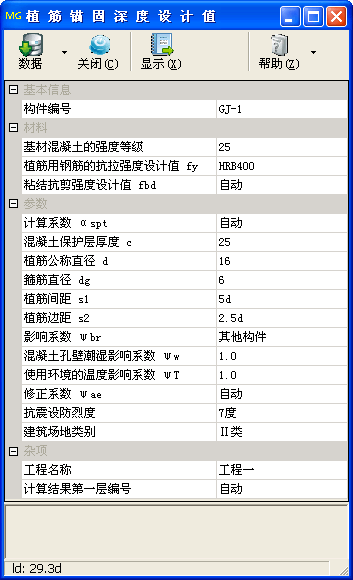

子程序界面

技术条件

摘要：植筋锚固深度设计值的计算。
编制依据
- 《混凝土结构设计规范》GB 50010－2010（2015 年版）；
- 《混凝土结构加固设计规范》（GB 50367－2013），以下简称“加固规范。
- 《混凝土结构通用规范》GB 55008－2021。
加固规范第 15.1.1 条规定，“本章适用于钢筋混凝土结构构件以结构胶种植带肋钢筋和全螺纹螺杆的后锚固设计；不适用于素混凝土构件，包括纵向受力构件一侧配筋率小于 0.2％的构件的后锚固设计。素混凝土构件及低配筋率构件的植筋应按锚栓进行设计”。

材料

基材混凝土的强度等级
- 输入基材混凝土的强度等级。
- 加固规范第 15.1.2 条第 1 款规定，“当新增构件为悬挑结构构件时，其原构件混凝土等级不得低于 C25”。
- 请参阅“混凝土的强度等级”。

植筋用钢筋的抗拉强度设计值 f_y
- f_y——植筋用钢筋的抗拉强度设计值（N/mm²）。
- 加固规范第 4.2.3 条规定，“当混凝土结构的后锚固件为植筋时，应使用热轧带肋钢筋，不得使用光圆钢筋。植筋用的钢筋，其质量应符合本规范第 4.2.1 条的规定”。
- 加固规范第 4.2.4 条规定，“当后锚固件为钢螺杆时，应使用全螺纹的螺杆，不得采用锚入部位无螺纹的螺杆。螺杆的钢材等级应为 Q345 级或 Q235 级；其质量应分别符合现行国家标准《低合金高强度结构钢》GB/T 1591 和《碳素结构钢》GB/T 700 的规定”。
- 加固规范第 15.1.4 条规定，“种植用的钢筋或螺杆，应采用质量和规格符合本规范第 4 章规定的钢材制作。当采用进口带肋钢筋时，除应按现行专业标准检验其性能外，尚应要求其相对肋面积 A 符合大于等于 0.055 且小于等于 0.08 的规定”。
- 请参阅“钢筋抗拉强度设计值 f_y”。

粘结抗剪强度设计值 f_bd
- f_bd——植筋用结构胶粘剂的粘结抗剪强度设计值（N/mm²）。
- 选择“自动”时，由程序按加固规范表 15.2.4 的规定值采用。
快固型胶粘剂
- 设置是否采用快固型胶粘剂。
- 加固规范第 15.2.4 条规定，“当基材混凝土强度等级大于 C30，且采用快固型胶粘剂时，其粘结抗剪强度设计值 f_bd 应乘以调整系数 0.8”。

参数

计算系数 α_spt
- α_spt——为防止混凝土劈裂影响的计算系数。
- 选择“自动”时，由程序按加固规范表 15.2.3 的规定值采用。
混凝土保护层厚度 c
- c——混凝土保护层厚度（mm）。
植筋公称直径 d
- d——植筋公称直径（mm）。
箍筋直径 d_g
- d_g——箍筋直径（mm）。
植筋间距 s₁、植筋边距 s₂
- s₁、s₂——分别为植筋间距、边距（mm）。
影响系数 ψ_br
- ψ_br——考虑结构构件受力状态对承载力影响的系数。
- 加固规范第 15.2.5 条规定，“当为悬挑结构构件时，ψ_br＝1.50；当为非悬挑的重要构件接长时，ψ_br＝1.15；当为其他构件时，ψ_br＝1.00”。
混凝土孔壁潮湿影响系数 ψ_w
- ψ_w——混凝土孔壁潮湿影响系数。
- 加固规范第 15.2.5 条规定，“对耐潮湿型胶粘剂，按产品说明书的规定值采用，但不得低于 1.1”。
使用环境的温度影响系数 ψ_T
- ψ_T——使用环境的温度Ｔ影响系数。
- 加固规范第 15.2.5 条规定，“当Ｔ≤60℃时，取 ψ_T＝1.0；当 60℃＜Ｔ≤80℃时，应采用耐中温胶粘剂，并应按产品说明书规定的 ψ_T 值采用；当Ｔ＞80℃时，应采用耐高温胶粘剂，并应采取有效的隔热措施”。
修正系数 ψ_ae
- ψ_ae——考虑植筋位移延性要求的修正系数。
- 加固规范第 15.2.5 条规定，“当混凝土强度等级不高于 C30 时，对 6 度区及 7 度区Ⅰ、Ⅱ类场地，取 ψ_ae＝1.10；对 7 度区Ⅲ、Ⅳ类场地及 8 度区，取 ψ_ae＝1.25。当混凝土强度等级高于 C30 时，取 ψ_ae＝1.00”。
抗震设防烈度
- 设置本地区抗震设防烈度。
建筑场地类别
- 设置建筑场地类别。
