钢 筋 锚 固 连 接　　（GB 50010－2010）

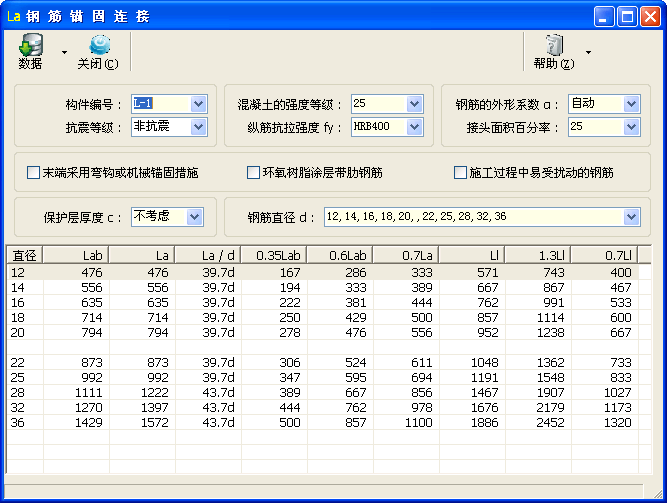

子程序界面

技术条件

• 摘要：实时计算并显示多种直径的钢筋在抗震、机械锚固等不同条件下抗拉、抗压的锚固、连接长度。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；

  • 《建筑抗震设计规范》GB 50011－2010（2016 年版）；

  • 《混凝土结构通用规范》GB 55008－2021。

计算参数

• 抗震等级

  • 选择抗震等级，可选择“非抗震”“一级框架”“二级框架”“三级框架”“四级框架”等。

• 纵筋钢筋强度 f_y

  • f_y——纵向受力钢筋抗拉强度设计值（N/mm²）。

  • 当 f_y 不大于 270N/mm² 时按光面钢筋考虑，其他情况按带肋钢筋考虑。

  • 请参阅“钢筋抗拉强度设计值 f_y”。

• 钢筋的外形系数 α

  • α——钢筋的外形系数，按混凝土表 9.3.1 取用。

  • 当输入“自动”时，若“钢筋强度 f_y”不大于 270N/mm² 按光面钢筋考虑，其他情况按带肋钢筋考虑。

• 接头面积百分率

  • 同一连接区段内的纵向受拉钢筋搭接接头百分率（％）。

• 末端采用弯钩或机械锚固措施

  • 设置纵向受拉普通钢筋末端是否采用弯钩或机械锚固措施。

  • 混凝土规范第 8.3.3 条规定，“当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度的 l_ab 的 60％”。

  • 弯钩和机械锚固的形式和技术要求应符合混凝土规范第 8.3.3 条的规定。

• 环氧树脂涂层带肋钢筋

  • 设置是否为环氧树脂涂层带肋钢筋。

  • 纵向受拉普通钢筋的锚固长度修正系数 ζ_a，根据混凝土规范第 8.3.2 条第 2 款的规定，“环氧树脂涂层带肋钢筋取 1.25”。

• □施工过程中易受扰动的钢筋

  • 设置是否为施工过程中易受扰动的钢筋。

  • 纵向受拉普通钢筋的锚固长度修正系数 ζ_a，根据混凝土规范第 8.3.2 条第 3 款的规定，“施工过程中易受扰动的钢筋取 1.10”。

• 保护层厚度 c

  • c——锚固钢筋的保护层厚度（mm）。

  • 纵向受拉普通钢筋的锚固长度修正系数 ζ_a，根据混凝土规范第 8.3.2 条第 5 款的规定，“锚固钢筋的保护层厚度为 3d 时修正系数可取 0.80，保护层厚度为 5d 时修正系数可取 0.70，中间按内插值，此处 d 为锚固钢筋的直径”。

  • 当输入“不考虑”时，不考虑混凝土规范第 8.3.2 条第 5 款的修正系数。

  • 混凝土规范第 8.3.1 条第 3 款的规定，“当锚固钢筋的保护层厚度不大于 5d 时，锚固长度范围内配置横向构造钢筋，其直径不应小于 d/4；对梁、柱、斜撑等构件间距不应大于 5d，对板、墙等平面构件间距不应大于 10d，且均不应大于 100mm，此处 d 为锚固钢筋的直径”。
