板配筋方案

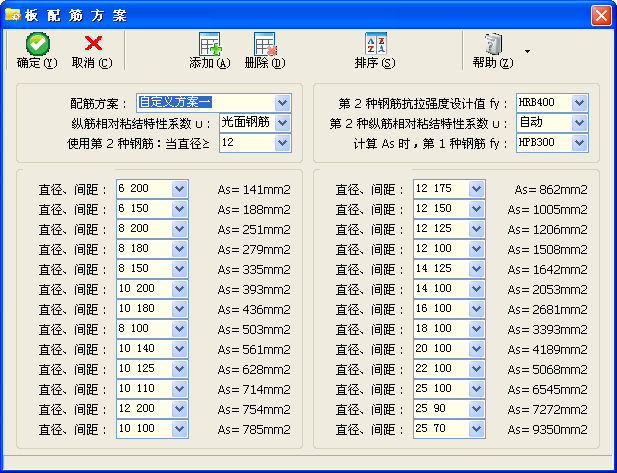

子程序界面

技术条件

编制依据
- 《钢筋混凝土用钢第 1 部分：热轧光圆钢筋》GB/T 1499.1－2017，以下简称“光圆钢筋标准”。
- 《钢筋混凝土用钢第 2 部分：热轧带肋钢筋》GB/T 1499.2－2018，以下简称“热轧钢筋标准”。

光圆钢筋标准第 6.1 条规定，钢筋的公称直径范围为 6mm～22mm，推荐的钢筋公称直径为 6mm、8mm、10mm、12mm、16mm、20mm。
带肋钢筋标准第 6.1 条规定，钢筋的公称直径范围为 6mm～50mm。

说明

设置矩形板、梯板、基础底板、承台等实配受力钢筋规格、间距的配置方案，用于有“配筋”输入的子程序。
除【塑性双向板】子程序外，当需要的纵筋截面面积大于子程序当前板配筋方案中最大级配的截面面积时，程序会自动向上扩展计算实配纵筋的直径和间距。特殊的，可新建一个配筋方案，将所有“直径、间距”输入项留空，全部由程序计算实配钢筋。由程序选择实配钢筋的直径，未考虑是否符合混凝土规范表 4.2.2-1 中最大公称直径的限制。
配筋方案的数据保存的文件为“MorGain 结构快速设计软件”安装目录下的“%AppPath%\INF\MG_BPjFa.INI”，可拷贝到不同计算机上。

添加配筋方案

单击“添加”弹出对话框，在“新建的配筋方案名称”中输入不与原有的配筋方案名称重名的任意字符，并选择“新建的配筋方案的模板”，点击“确定”后，所选的模板将复制到新建的配筋方案中，用户可在此基础上按所需要的钢筋级配进行编辑。
用户宜针对【矩形板】、【梁板式楼梯】、【柱下扩展基础】、【柱下独立承台】等子程序设置不同的配筋方案。应该视钢筋外形是光面钢筋还是带肋钢筋、是否使用第 2 种钢筋等情况选择或定义不同的配筋方案。
注意：特别是使用钢筋抗拉强度设计值 f_y 为 HRB335、HRP400 级等带肋钢筋，配筋方案应选“仅使用带肋钢筋”等，或者以“仅使用带肋钢筋”等配筋方案为模板自行定义，不要选择“HPB300_默认的配筋方案”“仅使用光面钢筋”等含光面钢筋的配筋方案。指定的配筋方案有误、纵筋相对粘结特性系数 υ 不正确，有可能导致最大裂缝宽度、挠度验算等计算错误。输入过程中程序将按钢筋强度级别检查用户指定的配筋方案，并根据情况给出相应的提示。

排序

板配筋方案界面退出时程序会自动按钢筋（等代）面积进行排序，当再次进入板配筋方案界面时，按钢筋面积从小到大排序之后的情况显示钢筋直径、间距。
当用户要查看当前设置的钢筋面积时，可直接点击“排序”。

设置参数

纵筋相对粘结特性系数 υ、第2种纵筋相对粘结特性系数 υ
- 可输入“自动”“光面钢筋”“带肋钢筋”“0.7”“1.0”等；
- 当输入“自动”时，按相应的钢筋强度等级取值，当不大于 270MPa 时按光面钢筋考虑，大于 270MPa 时按带肋钢筋考虑。
- 当计算裂缝宽度时需要用到该参数。
使用第 2 种钢筋：当直径≥
- 指定配筋时是否使用第 2 种级别（牌号）的钢筋，及使用第 2 种钢筋的条件。
- 当输入“从不”，则程序仅使用一种级别的钢筋进行配筋。
- 当输入数值，指定“12”“14”等钢筋直径时，若计算遇到需要的实配钢筋直径大于等于本输入项给定直径的情况，程序将按“第 2 种钢筋抗拉强度设计值 f_y”“第2种纵筋相对粘结特性系数 υ”等第 2 种钢筋的参数计算相关内容。
- 当用到第 2 种钢筋时，相应子程序将按第 2 种钢筋的相关参数重新进行由弯矩求配筋、最小配筋率等步骤的计算，根据新的计算结果给出实配钢筋。而不是简单地用等面积、等强度的代换原则来替换。
计算 A_s 时，第 1 种钢筋的 f_y
- 该项仅用于配筋方案中显示、排序第 2 种钢筋的等代面积，如前所述，等代面积不作为子程序配筋的依据。
- 第 2 种钢筋等代面积按下式计算：
  A_s2＝A_sf_y2/f_y式中：A_s——钢筋实际面积；
  　　 f_y2——第 2 种钢筋的抗拉强度设计值（N/mm²）；
  　　　f_y——第 1 种钢筋的抗拉强度设计值（N/mm²）。
直径、间距
- 直径、间距数值之间输入时，允许使用“ ”（空格）、“-”“@”分隔。
- 当不需要或要删除某种规格的钢筋时，该项可不输入。

内置的板配筋方案

HPB300_默认的配筋方案
- 适用条件：用于第 1 种钢筋抗拉强度设计值 f_y 为 HPB300 级，当纵筋直径不小于 12mm 时，第 2 种钢筋使用 HRB400 级进行配筋的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“自动”，按光面钢筋考虑；
  - “使用第 2 种钢筋：当直径≥”输入项为“12”；
  - “第2种钢筋抗拉强度设计值 f_y”输入项为“HRP400。
  - “第2种纵筋相对粘结特性系数 υ”输入项为“自动”，按带肋钢筋考虑。

仅使用光面钢筋
- 适用条件：用于仅使用光面钢筋进行配筋的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“自动”，按光面钢筋考虑；
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。

仅使用带肋钢筋
- 适用条件：用于仅使用带肋钢筋进行配筋且纵筋直径不小于 12mm 的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“自动”，按带肋钢筋考虑；
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。

带肋钢筋_直径≥6
- 适用条件：用于仅使用带肋钢筋进行配筋且纵筋直径不小于 6mm 的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“带肋钢筋。
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。

默认的配筋方案
- 适用条件：用于第 1 种钢筋抗拉强度设计值 f_y 为 HPB235 级，当纵筋直径不小于 12mm 时，第 2 种钢筋使用 HRB335 级进行配筋的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“自动”，按光面钢筋考虑；
  - “使用第 2 种钢筋：当直径≥”输入项为“12”；
  - “第2种钢筋抗拉强度设计值 f_y”输入项为“HRB335”；
  - “第2种纵筋相对粘结特性系数 υ”输入项为“自动”，按带肋钢筋考虑。
