板配筋方案

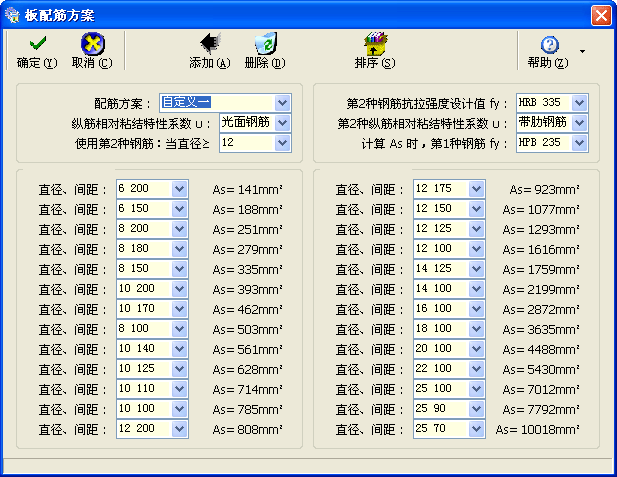

子程序界面

说明

添加配筋方案

单击“添加”弹出对话框，在“新建的配筋方案名称”中输入不与原有的配筋方案名称重名的任意字符，并选择“新建的配筋方案的模板”，点击“确定”后，所选的模板将复制到新建的配筋方案中，在此基础上按所需要的钢筋级配进行编辑。
建议为【双向板】、【梁板式楼梯】、【柱下扩展基础】、【柱下独立承台】等子程序设置不同的配筋方案。应该视钢筋外形是光面钢筋还是带肋钢筋、是否使用第 2 种钢筋等情况选择或定义不同的配筋方案。
注意：
- 特别是使用钢筋抗拉强度设计值 f_y 为 HRB335（Ⅱ级）等带肋钢筋，配筋方案应选“仅使用带肋钢筋”，或者以“仅使用带肋钢筋”的配筋方案为模板自行定义，不能选择“默认的配筋方案”“仅使用光面钢筋”等不正确的配筋方案。配筋方案选择错误，有可能导致最大裂缝宽度、挠度验算等错误。
- V2004.06 以上版本已增加对配筋方案的检查。

排序

设置参数

纵筋相对粘结特性系数 υ
- 当计算裂缝宽度时需要用到该参数。
使用第 2 种钢筋：当直径≥
- 使用第 2 种钢筋的条件。
- 当输入“从不”时，程序仅使用一种钢筋进行配筋。
- 当输入数值，指定“12”“14”等钢筋直径时，如果计算需要的实配钢筋直径大于等于给定直径，程序将按“第 2 种钢筋抗拉强度设计值 f_y”“纵筋相对粘结特性系数 υ”等参数计算配筋。
- 当用到第 2 种钢筋时，相应子程序将按第 2 种钢筋的相关参数重新进行由弯矩求配筋、最小配筋率等步骤的计算，根据新的计算结果配出实配钢筋。而不是简单地像旧规范版本用等面积、等强度的代换原则来替换。
计算 A_s 时，第 1 种钢筋的 f_y
- 该项仅用于配筋方案中显示、排序第 2 种钢筋的等代面积，如前所述，不作为子程序配筋的依据。
- 第 2 种钢筋等代面积：A_s2＝A_sf_y2/f_y式中：A_s——钢筋实际面积；
  　　 f_y2——第 2 种钢筋抗拉强度设计值（N/mm²）；
  　　　f_y——第 1 种钢筋抗拉强度设计值（N/mm²）。
直径、间距
- 直径、间距数值之间输入时，允许使用“ ”（空格）、“-”“@”分隔。
- 如果不需要或要删除某种规格的钢筋，该项可不输入。

内置的配筋方案

仅使用光面钢筋
- 适用条件：用于仅使用光面钢筋进行配筋的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“光面钢筋”；
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。

仅使用带肋钢筋
- 适用条件：用于仅使用带肋钢筋进行配筋且纵筋直径不小于 12mm 的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“带肋钢筋”；
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。

带肋钢筋_直径≥6
- 适用条件：用于仅使用带肋钢筋进行配筋且纵筋直径不小于 6mm 的情况。
- 配筋方案的具体参数
  - “纵筋相对粘结特性系数 υ”输入项为“带肋钢筋”；
  - “使用第 2 种钢筋：当直径≥”输入项为“从不”。
