矩 形 板 舒 适 度 验 算　　（JGJ 3－2010）

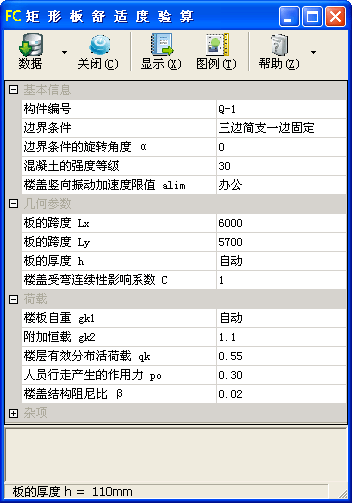

子程序界面

技术条件

• 摘要：根据《高层建筑混凝土结构技术规程》JGJ 3－2010 附录 A，对不同支承条件的矩形板进行竖向振动峰值加速度等舒适度验算，可自动确定楼板的最小厚度。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版）；

  • 《高层建筑混凝土结构技术规程》JGJ 3－2010，以下简称“高规”；

  • 《弹性力学》（下册）（第四版）。

基本信息

• 边界条件

  • 选择矩形板的边界条件，可选择“四边简支”“三边简支一边固定”“相邻边简支、另一相邻边固定”“对边简支、另一对边固定”“三边固定一边简支边”“四边固定”等。

• 边界条件的旋转角度 α

  • α——边界条件的角度（°）。

  • 可选择“-270”“-180”“-90”“0”“90”“180”“270”等。

• 楼盖竖向振动加速度限值 a_lim

  • a_lim——楼盖竖向振动加速度限值（m/s²）。

  • 当输入“办公”“住宅”“商场及室内连廊”等人员环境时，按高规表 3.7.7 取值。

几何参数

• 板的跨度 L_x、板的跨度 L_x

  • L_x、L_y——分别为 x、y 轴方向上板的跨度（mm）。

• 板的厚度 h

  • h——板的厚度（mm）。

  • 当输入“自动”时，由程序自动计算。

• 楼盖受弯连续性影响系数 C

  • C——垂直于梁跨度方向的楼盖受弯连续性影响系数。

  • 高规附录 A.0.3 条规定，“垂直于梁跨度方向的楼盖受弯连续性影响系数，对边梁取 1，对中间梁取 2”。

荷载

• 楼板自重 g_k1

  • g_k1——楼板自重（kN/m²）。

  • 当输入“自动”时，按 γ_ch 计算，混凝土容重 γ_c 取 25kN/m³，h 为板的厚度。

• 附加恒载 g_k2

  • g_k2——除楼板自重外的附加恒载（kN/m²）。

• 楼层有效分布活荷载 q_k

  • q_k——楼层有效分布活荷载（kN/m²）。

  • 高规附录 A.0.3 条规定，“楼层有效分布活荷载：对办公建筑可取 0.55kN/m²，对住宅可取 0.3kN/m²”。

• 人员行走产生的作用力 p0

  • p₀——人员行走产生的作用力（kN）。

  • p₀ 取值详高规表 A.0.2。

• 楼盖结构阻尼比 β

  • β——楼盖结构阻尼比。

  • β 取值详高规表 A.0.2。

相关页

工程名称
构件编号
混凝土的强度等级

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

四边简支	三边简支一边固定	相邻边简支、另一相邻边固定
对边简支、另一对边固定	三边固定一边简支	四边固定

模块信息

• 子程序编号：MID102。

• 功能编号：FUN051。

• 发布版本：V2011.07.2001，发布日期：2011-10-15。
