受冲切承载力计算  (GB 50010-2002)

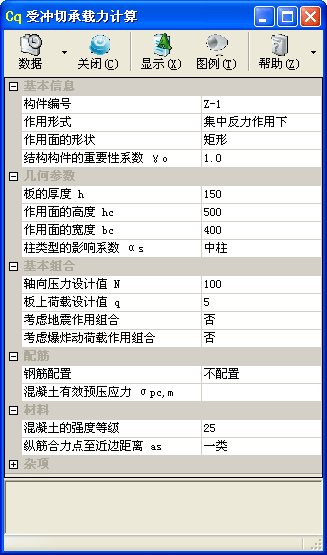

子程序界面

更新

  • 本子程序界面的原始数据可在取代的更新子程序中打开。

  • 点击本子程序界面“数据”按钮旁边的倒三角形下拉菜单,选择“在更新版本打开”,子程序界面的原始数据将在更新的【受冲切承载力计算】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010-2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要:计算矩形、圆形作用面的局部荷载或集中反力作用下构件的受冲切承载力。可同时考虑地震及爆炸动荷载作用组合。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2002,以下简称“混凝土规范”;

    • 《建筑抗震设计规范》GB 50011-2010;

    • 《人民防空地下室设计规范》GB 50038-2005。

基本信息

  • 作用形式

    • 可选择“局部荷载作用下”“集中反力作用下”。

  • 作用面的形状

    • 可选择“矩形”“圆形”。

几何参数

  • 板的厚度 h

    • H——板的厚度(mm)。

  • 作用面的高度 hc

    • hc——作用面的高度(mm)。

  • 作用面的宽度 bc

    • bc——作用面的宽度(mm)。

  • 作用面的直径 d

    • d——作用面的直径(mm)。

  • 柱类型的影响系数 αs

    • αs——板柱结构中柱类型的影响系数。

    • 当输入“中柱”时,取 αs=40;当输入“边柱”时,取 αs=30;当输入“角柱”时,取 αs=20。

基本组合

  • 局部荷载设计值 Fl轴向压力设计值 N

    • Fl、N——分别为局部荷载设计值、轴向压力设计值(kN)。

    • 对板柱结构的节点,N 取柱所承受的轴向压力设计值的层间差值。

    • 混凝土规范第 6.5.1 条规定,“Fl——局部荷载设计值或集中反力设计值;板柱节点,取柱所承受的轴向压力设计值的层间差值减去柱顶冲切破坏锥体范围内板所承受的荷载设计值;当有不平衡弯矩时,应按本规范第 6.5.6 条的规定确定”。

    • 混凝土规范第 6.5.6 条规定,“在竖向荷载、水平荷载作用下,当考虑板柱节点计算截面上的剪应力传递不平衡弯矩时,其集中反力设计值 Fl 应以等效集中反力设计值 Fl,eq 代替,Fl,eq 可按本规范附录 F 的规定计算。

  • 板上荷载设计值 q

    • q——冲切破坏锥体范围内板所承受的荷载设计值(kN/m2)。

  • 考虑地震作用组合

    • 设置是否考虑地震作用参与组合。

  • 局部荷载设计值 Fle

    • Fle——考虑地震作用组合的局部荷载设计值(kN)。

  • 轴向压力设计值 Ne

    • Ne——考虑地震作用组合的轴向压力设计值(kN)。

    • 对板柱结构的节点,Ne 取柱所承受的轴向压力设计值的层间差值;当有不平衡弯矩时,应按混凝土规范第 7.7.5 条的规定确定。

  • 板上荷载设计值 qe

    • qe——冲切破坏锥体范围内板所承受的对应于地震作用组合的荷载设计值(kN/m2)。

  • 考虑爆炸动荷载作用组合

    • 设置是否考虑爆炸动荷载作用参与组合。

  • 局部荷载设计值 Fld

    • Fld——考虑爆炸动荷载作用组合的局部荷载设计值(kN)。

  • 轴向压力设计值 Nd

    • Nd——考虑爆炸动荷载作用组合的轴向压力设计值(kN)。

    • 对板柱结构的节点,Nd 取柱所承受的轴向压力设计值的层间差值;当有不平衡弯矩时,应按混凝土规范第 7.7.5 条的规定确定。

  • 板上荷载设计值 qd

    • qd——冲切破坏锥体范围内板所承受的对应于爆炸动荷载作用组合的荷载设计值(kN/m2)。

  • 冲切荷载设计值的放大系数 γd

    • γd——对应于爆炸动荷载作用组合下冲切荷载设计值的放大系数。

    • 当无梁楼盖的跨度大于 6m,或其相邻跨度不等时,冲切荷载设计值应取等效静荷载和静荷载共同作用下求得冲切荷载的 1.1 倍。

配筋

  • 钢筋配置

    • 设置是否箍筋或弯起箍筋。

    • 钢筋配置”可选择“不配置”“箍筋”“弯起钢筋”“箍筋和弯起钢筋”等。

  • 箍筋截面面积 Asvu

    • Asvu——与呈 45°冲切破坏锥体斜截面相交的全部箍筋截面面积(mm2)。

    • 当输入“自动”时,由程序计算确定。

  • 弯起钢筋截面面积 Asbu

    • Asbu——与呈 45°冲切破坏锥体斜截面相交的全部弯起钢筋截面面积(mm2)。

    • 当输入“自动”时,由程序计算确定。

  • 弯起钢筋与板底面的夹角 α

    • α——弯起钢筋与板底面的夹角(°);可根据板的厚度在 30°~45°之间选取。

  • 混凝土有效预压应力 σpc,m

    • σpc,m——临界截面周长上两个方向混凝土有效预压应力按长度的加权平均值(N/mm2)。

    • 混凝土规范第 6.5.1 条规定,“σpc,m——计算截面周长上两个方向混凝土有效预压应力按长度的加权平均值,其值宜控制在 1.0N/mm2~3.5N/mm2 范围内”。

材料

  • 纵筋合力点至近边距离 as

    • as——受拉区纵向钢筋合力点至截面受拉边缘的距离(mm);取两个配筋方向的平均值。

    • 当 as 输入为“一类”“二a类”等环境类别时,取 as=c+14,c 为根据板类构件、混凝土强度等级及所处环境类别,按混凝土规范表 9.2.1 确定的混凝土保护层厚度。

    • 请参阅“受拉纵筋合力点至近边距离 as”。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中自动插入相应的图例;

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。


模块信息

  • 子程序编号:MID060。

  • 功能编号:FUN043。

  • 发布版本:V2006.11.1589,发布日期:2006-11-05。

  • 被取代:MID100。
