过 梁　　（GB 50003－2011）、（GB 50010－2010）

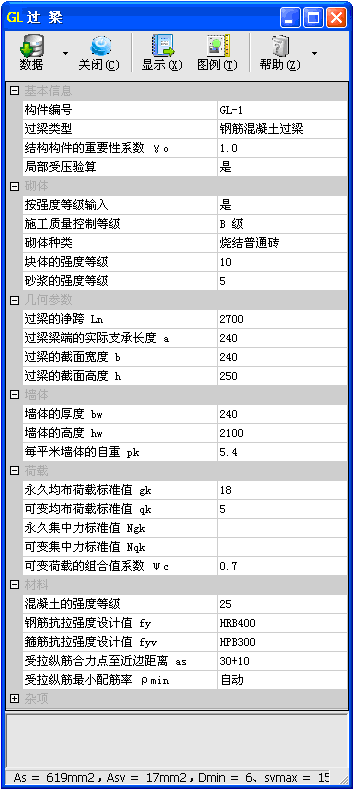

子程序界面

更新

• 本子程序界面的原始数据可在取代的更新子程序中打开。

• 点击本子程序界面“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本打开”，子程序界面的原始数据将在更新的【过梁】子程序中打开。

• 本子程序被取代的主要原因是《建筑结构可靠性设计统一标准》GB 50068－2018 自 2019 年 4 月 1 日起实施。

技术条件

• 摘要：计算钢筋混凝土过梁、钢筋砖过梁、砖砌平拱的内力及配筋，可验算梁端局部受压。

• 编制依据

  • 《砌体结构设计规范》GB 50003－2011，以下简称“砌体规范”；

  • 《混凝土结构设计规范》GB 50010－2010（2015 年版），以下简称“混凝土规范”；

  • 《建筑结构可靠度设计统一标准》GB 50068－2001；

  • 《混凝土结构耐久性设计标准》GB/T 50476－2019。

基本信息

• 过梁类型

  • 选择过梁类型，可选择“钢筋混凝土过梁”“钢筋砖过梁”“砖砌平拱”等。

• 局部受压验算

  • 设置是否进行局部受压验算。

砌体

• 按强度等级输入

  • 设置是否按强度等级输入。

• 施工质量控制等级

  • 根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别，可选择“B 级”“C 级”。

• 砌体种类

  • 选择砌体种类，可选择“烧结普通砖”“烧结多孔砖”“混凝土普通砖”“混凝土多孔砖”“蒸压灰砂普通砖”“蒸压粉煤灰普通砖”“单排孔混凝土砌块”“单排孔轻集料混凝土砌块”“多排孔轻集料混凝土砌块”“毛石”等。

  • 单排孔混凝土砌块和轻集料混凝土砌块砌体为对孔砌筑。

  • 双排孔轻集料混凝土砌块各计算指标同“多排孔轻骨料混凝土砌块”。对用于承重的双排孔或多排孔轻集料混凝土砌块砌体的孔洞率不应大于 35％。砌体规范表 3.2.1-5 中的砌块为火山渣、浮石和陶粒轻骨料混凝土砌块。

• 灌孔砌体

  • 单排孔混凝土砌块对孔时，设置是否为灌孔砌体。

• 砌体的弯曲抗拉强度设计值 f_tm

  • f_tm——沿砌体灰缝截面破坏时砌体的弯曲抗拉强度设计值（沿灰缝）（MPa）。

• 砌体的抗剪强度设计值 f_v

  • f_v——沿砌体灰缝截面破坏时砌体的抗剪强度设计值（MPa）。

• 砌体的抗压强度设计值 f

  • f——砌体的抗压强度设计值（MPa）。

• 灌孔砌体的抗压强度设计值 f_g

  • f_g——灌孔砌体的抗压强度设计值（MPa）。

• 灌孔砌体的抗剪强度设计值 f_vg

  • f_vg——沿砌体灰缝截面破坏时灌孔砌体的抗剪强度设计值（MPa）。

• 块体的强度等级

  • MU——块体的强度等级。

• 砂浆的强度等级

  • M——普通砂浆的强度等级。

  • Mb——混凝土块体（砖）专用砌筑砂浆的强度等级

  • Ms——蒸压灰砂普通砖、蒸压粉煤灰普通砖专用砌筑砂浆的强度等级。

• 水泥砂浆砌筑

  • 设置是否为水泥砂浆砌筑。

  • 当砌体用强度等级小于 M5.0 水泥砂浆砌筑时，对砌体规范第 3.2.1 条各表中的数值，砌体强度设计值的调整系数 γ_a 取 0.9；对砌体规范第 3.2.2 条表 3.2.2 中数值，γ_a 取 0.8。

• 独立柱或厚度为双排组砌

  • 设置是否为独立柱或厚度为双排组砌。

  • 当砌体种类为“单排孔混凝土砌块”“单排孔轻骨料混凝土砌块”，对独立柱或厚度为双排组砌的砌块砌体，砌体抗压强度设计值应按砌体规范第 3.2.1 条表 3.2.1-4 中数值乘以 0.7。

  • 当砌体种类为“多排孔轻骨料混凝土砌块”，对厚度为双排组砌的砌块砌体，砌体抗压强度设计值应按砌体规范第 3.2.1 条表 3.2.1-5 中数值乘以 0.8。

• Ｔ形截面

  • 设置是否为Ｔ形截面。

  • 对Ｔ形截面墙体、柱，单排孔混凝土砌块和轻集料混凝土砌块砌体的抗压强度设计值应按砌体规范第 3.2.1 条表 3.2.1-4 中数值乘以 0.85。

• 烧结多孔砖的孔洞率大于 30％

  • 设置烧结多孔砖的孔洞率是否大于 30％。

  • 当烧结多孔砖的孔洞率大于 30％时，砌体规范表 3.2.1-1 中数值应乘以 0.9。

• 块体的搭接长度与高度的比值 ξ

  • ξ——块体的搭接长度与高度的比值。

  • 对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于 1 时，其轴心抗拉强度设计值 f_t 和弯曲抗拉强度设计值 f_tm 应按砌体规范第 3.2.2 条表 3.2.2 中数值乘以搭接长度与块体高度比值 ξ 后采用。

• 灌孔混凝土的强度等级

  • Cb——灌孔混凝土的强度等级。

  • 混凝土砌块砌体的灌孔混凝土强度等级不应低于 Cb20，且不应低于 1.5 倍的块体强度等级。

  • 灌孔混凝土的强度等级 Cb××等同于对应的混凝土强度等级 C××的强度指标。

• 混凝土砌块砌体的灌孔率 ρ

  • ρ——混凝土砌块砌体的灌孔率（％）。

  • 混凝土砌块砌体的灌孔率，系截面灌孔混凝土面积和截面孔洞面积的比值，灌孔率应根据受力或施工条件确定，且不应小于 33％。

• 混凝土砌块的孔洞率 δ

  • δ——混凝土砌块的孔洞率（％）。

几何尺寸

• 过梁的净跨 L_n

  • L_n——过梁的净跨（mm）。

• 过梁梁端的实际支承长度 A

  • a——过梁梁端的实际支承长度（mm）。

• 过梁的截面宽度 b、过梁的截面高度 h

  • b、h——分别为过梁的截面宽度、高度（mm）。

  • 当“过梁的截面宽度 b”大于“墙体厚度 b_w”、局压验算时，砌体规范公式（5.2.4-4）中的 b 等于 b_w。

墙体

• 墙体厚度 b_w、墙体高度 h_w

  • b_w、h_w——分别为墙体厚度、高度（mm）。

• 每平米的墙体自重 p_k

  • p_k——每平米的墙体自重标准值（kN/m²）。

荷载

• 永久均布荷载标准值 g_k、可变均布荷载标准值 q_k

  • g_k、q_k——分别为由梁或板传来的永久、可变均布荷载标准值（kN/m）。

• 永久集中力标准值 N_gk、可变集中力标准值 N_qk

  • N_gk、N_qk——分别为由梁传来的永久、可变集中力标准值（kN）。

• 集中力距洞口边距离 c

  • c——集中力距洞口左侧边的距离（mm）。

• 可变荷载的组合值系数 ψ_c

  • ψ_c——可变荷载（效应）的组合值系数。

• 可变荷载调整系数 γ_L

  • γ_L——可变荷载考虑结构设计使用年限的调整系数。

  • 对于楼面和屋面活荷载考虑结构设计使用年限的调整系数 γ_L，当结构设计使用年限为 5 年、50 年、100 年时，分别取 0.9、1.0、1.1。

  • 当输入“自动”时，取 1.0。

材料

• 纵筋合力点至近边距离 A_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 单排纵筋情况下：a_s＝c_s＋0.5d＝c_s＋r
    式中：c_s——纵向钢筋的混凝土保护层厚度（mm）；
    　　　 d——纵筋直径（mm）；
    　　　 r——纵筋半径（mm）。

• 最小配筋率 ρ_min

  • ρ_min——一侧受拉纵筋最小配筋率（％）。

  • 可输入“自动”“次要构件”及具体数值。

  • 当输入“自动”时，程序取规范规定的配筋率下限与配筋特征值相关表达式二者中的较大值，此处配筋率下限、配筋特征值相关表达式分别为 0.20、45f_t/f_y。

  • 当输入“次要构件”时，ρ_min 取值同“自动”，构件截面的临界高度按混凝土规范第 8.5.3 条规定取值。

  • 当输入具体数值时，取输入值和 45f_t/f_y 二者中的较大值。

  • ρ_min 输入值不小于 0.10。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv

材料强度等级
砌体的抗压强度设计值
砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值
调整系数 γ_a

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID109。

• 功能编号：FUN027。

• 发布版本：V2012.09.2025，发布日期：2012-10-03。

• 取代：MID090。

• 被取代：MID133。
