过梁　　（GB 50003－2001）、（GB 50010－2010）

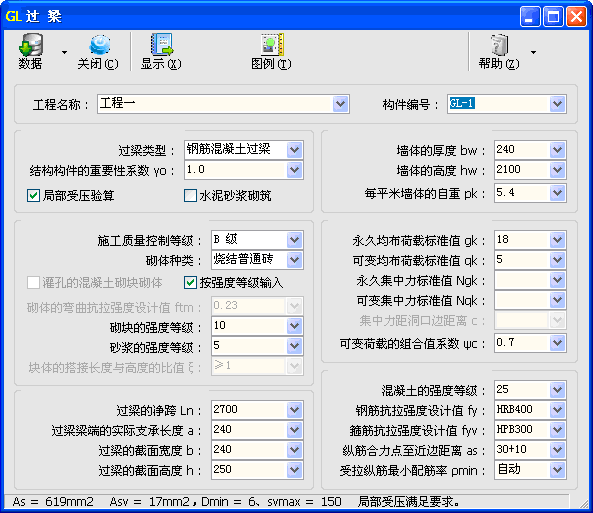

子程序界面

更新

• 本子程序被取代的主要原因是《砌体结构设计规范》GB 50003－2011 自 2012 年 8 月 1 日起实施。

技术条件

• 摘要：计算钢筋混凝土过梁、钢筋砖过梁、砖砌平拱的内力及配筋，并可验算梁端局部受压。

• 编制依据

  • 《砌体结构设计规范》GB 50003－2001（以下简称砌体规范）；

  • 《混凝土结构设计规范》GB 50010－2010（以下简称混凝土规范）。

过梁类型

• 过梁类型

  • 可选择“钢筋混凝土过梁”“钢筋砖过梁”“砖砌平拱”。

• □水泥砂浆砌筑

  • 当砌体用水泥砂浆砌筑时，对砌体规范第 3.2.2 条表 3.2.2 中数值，砌体强度设计值的调整系数 γ_a 取 0.8。

材料强度

• 施工质量控制等级

  • 根据施工现场的质保体系、砂浆和混凝土的强度、砌筑工人技术等级综合水平划分的砌体施工质量控制级别。“施工质量控制等级”可选择“B 级”“C 级”。

  • 配筋砌体不允许采用 C 级。

• 砌体种类

  • 可选择“烧结普通砖”“烧结多孔砖”“蒸压灰砂砖”“蒸压粉煤灰砖”“混凝土砌块”“毛石”。

• □灌孔的混凝土砌块砌体

  • 当“砌体种类”为“混凝土砌块”时，可选择是否为灌孔的混凝土砌块砌体。

• □按强度等级输入

  • 当勾选“□按强度等级输入”时，可输入“块体的强度等级”“砂浆的强度等级”等参数，由程序自动计算相应的砌体的强度设计值。

• 砌体的弯曲抗拉强度设计值 f_tm

  • f_tm——沿砌体灰缝截面破坏时砌体的弯曲抗拉强度设计值（沿灰缝）（MPa）。

• 砌体的抗压强度设计值 f

  • f——砌体的抗压强度设计值（MPa）。

• 灌孔砌体的抗压强度设计值 f_g

  • f_g——灌孔砌体的抗压强度设计值（MPa）。

• 砌体的抗剪强度设计值 f_v

  • f_v——沿砌体灰缝截面破坏时砌体的抗剪强度设计值（MPa）。

• 块体的搭接长度与高度的比值 ξ

  • ξ——块体的搭接长度与高度的比值。

  • 对于用形状规则的块体砌筑的砌体，当搭接长度与块体高度的比值小于 1.0 时，其轴心抗拉强度设计值 f_t 和弯曲抗拉强度设计值 f_tm 应按砌体规范第 3.2.2 条表 3.2.2 中数值乘以搭接长度与块体高度比值 ξ 后采用。

过梁尺寸

• 过梁的净跨 L_n

  • L_n——过梁的净跨（mm）。

• 过梁梁端的实际支承长度 A

  • a——过梁梁端的实际支承长度（mm）。

• 过梁的截面宽度 b

  • b——过梁的截面宽度（mm）。

  • 当“过梁的截面宽度 b”大于“墙体厚度 b_w”，局压验算时，砌体规范公式（5.2.4-4）中的 b 等于 b_w。

• 过梁的截面高度 h

  • h——过梁的截面高度（mm）。

墙体尺寸

• 墙体厚度 b_w

  • b_w——墙体厚度（mm）。

  • 可输入数值或“b”。当输入字母“b”时，表示 b_w 与过梁的截面宽度 b 相同。

• 墙体高度 h_w

  • h_w——墙体高度（mm）。

• 每平米的墙体自重 p_k

  • p_k——每平米的墙体自重标准值（kN/m²）。

梁上荷载

• 永久均布荷载标准值 g_k

  • g_k——由梁、板传来的永久均布荷载标准值（kN/m）。

• 可变均布荷载标准值 q_k

  • q_k——由梁、板传来的可变均布荷载标准值（kN/m）。

• 永久集中力标准值 N_gk

  • N_gk——由梁传来的永久集中力标准值（kN）。

• 可变集中力标准值 N_qk

  • N_qk——由梁传来的可变集中力标准值（kN）。

• 集中力距洞口边距离 c

  • c——集中力距洞口左侧边的距离（mm）。

• 可变荷载的组合值系数 ψ_c

  • ψ_c——可变荷载（效应）的组合值系数。

钢筋、混凝土

• 纵筋合力点至近边距离 A_s

  • a_s——受拉区纵向钢筋合力点至截面受拉边缘的距离（mm）。

  • 单排纵筋情况下：a_s＝c＋0.5d＝c＋r
    式中：c——纵向钢筋的混凝土保护层厚度（mm）；
    　　　d——纵筋直径（mm）；
    　　　r——纵筋半径（mm）。

• 最小配筋率 ρ_min

  • ρ_min——一侧受拉纵筋最小配筋率（％）。

  • 当输入“自动”时，程序按混凝土规范第 8.5.1 条的规定，取配筋率下限与配筋特征值相关表达式二者中的较大值。此处配筋率下限为 0.20，配筋特征值相关表达式为 45f_t/f_y。

  • 当输入“次要构件”时，ρ_min 取值同“自动”。当“截面位置”为“一般位置”时，按混凝土规范第 8.5.3 条规定计算纵向受力钢筋的最小截面面积。

  • 当输入具体数值时，取输入值与配筋特征值（f_t/f_y）相关表达式二者中的较大值。

  • 除另有规定外，钢筋混凝土结构构件中纵向受力钢筋的配筋率不应小于混凝土规范表 8.5.1 所规定的值。对于受弯构件，应为“0.20 和 45f_t/f_y 中的较大值”。

  • ρ_min 输入值不小于 0.10。

相关页

工程名称
构件编号
结构构件的重要性系数 γ₀
混凝土的强度等级
钢筋抗拉强度设计值 f_y
箍筋抗拉强度设计值 f_yv

材料强度等级
砌体的抗压强度设计值
砌体的轴心抗拉强度设计值、弯曲抗拉强度设计值和抗剪强度设计值
调整系数 γ_a

图例

• 当按下位于子程序标题栏下方的“图例”按钮（使其处于按下凹陷状态）以选择显示图例时，在子程序计算结果的首行位置将自动插入相应的图例。

• 可将鼠标移到下列相应图例上单击右键，选择“复制”，然后在子程序计算结果中将光标定位到目标位置后单击右键，选择“粘贴”。

模块信息

• 子程序编号：MID090。

• 功能编号：FUN027。

• 发布版本：V2011.03.1989，发布日期：2011-07-01。

• 取代：MID038。

• 被取代：MID109。
