预应力束曲率半径

预应力束曲率半径（GB/T 50010－2010）(2024 年版）

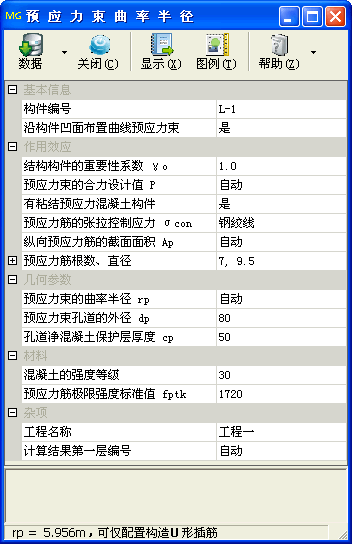

子程序界面

技术条件

摘要：计算后张法预应力混凝土构件中曲线预应力束的最小曲率半径，当沿构件凹面布置时进行防崩裂设计。
编制依据
- 《混凝土结构设计标准》GB/T 50010－2010（2024 年版）（以下简称混凝土标准）。

基本信息

沿构件凹面布置曲线预应力束
- 设置是否沿构件凹面布置曲线预应力束。
- 当输入“是”时，按混凝土标准第 10.3.11 条进行防崩裂设计。

作用效应

预应力束的合力设计值 P
- P——预应力束的合力设计值，可按混凝土标准第 10.3.8 条第 2 款的规定确定（kN）。
- 混凝土标准第 10.3.8 条第 2 款规定，“局部受压承载力计算时，局部压力设计值对有粘结预应力混凝土构件取 1.2 倍张拉控制力，对无粘结预应力混凝土取 1.2 倍张拉控制力和（f_ptkA_p）中的较大值”。
有粘结预应力混凝土构件
- 设置是否为有粘结预应力混凝土构件。
- 当输入“否”时，为无粘结预应力混凝土构件。
预应力筋的张拉控制应力 σ_con
- σ_con——预应力筋的张拉控制应力（N/mm²）。
- 当输入“中强度预应力钢丝”“预应力螺纹钢筋”“消除应力钢丝”“钢绞线”等预应力钢筋种类时，按混凝土标准第 10.1.3 条确定预应力筋的张拉控制应力 σ_con。
- 可输入 f_ptk 的系数加上符号“f_ptk”，σ_con 取该系数与 f_ptk 的乘积。例如“0.70f_ptk”“0.75f_ptk”，分别表示取预应力筋极限强度标准值 f_ptk 的 0.70、0.75 倍。
- 可输入 f_pyk 的系数加上符号“f_pyk”，σ_con 取该系数与 f_pyk 的乘积。例如“0.85f_pyk”，表示取预应力螺纹钢筋屈服强度标准值 f_pyk 的 0.85 倍。
纵向预应力筋的截面面积 A_p
- A_p——纵向预应力筋的截面面积（mm²）。
- 当输入“自动”时，根据预应力筋根数和直径计算纵向预应力筋的截面面积。
预应力筋根数、直径
- 输入预应力筋的根数、直径。
- 预应力筋的根数
  - 预应力筋的根数。
- 预应力筋的直径
  - 预应力筋的直径（mm）。

几何参数

预应力束的曲率半径 r_p
- r_p——预应力束的曲率半径（m）。
- 当输入“自动”时，按混凝土标准第 10.3.10 条计算曲线预应力束的曲率半径；当“沿构件凹面布置曲线预应力束”选择“是”时，按混凝土标准第 10.3.11 条确定仅需配置构造Ｕ形插筋的最小曲率半径。

预应力束孔道的外径 d_p
- d_p——预应力束孔道的外径（mm）。

孔道净混凝土保护层厚度 c_p
- c_p——预应力束孔道净混凝土保护层厚度（mm）。
Ｕ形插筋间距 s_v
- s_v——Ｕ形插筋间距（mm）。

材料

混凝土的强度等级
- 混凝土的强度等级值，可输入 20 至 80（C20 至 C80）范围内的任意数值。
- 当验算张拉阶段曲率半径时，取施工阶段的混凝土强度等级。

钢筋屈服强度标准值 f_pyk
- f_pyk——预应力螺纹钢筋屈服强度标准值（n/mm²）。
预应力筋极限强度标准值 f_ptk
- f_ptk——预应力筋极限强度标准值（n/mm²）。

Ｕ形插筋抗拉强度设计值 f_yv
- f_yv——Ｕ形插筋抗拉强度设计值（N/mm²），按混凝土标准表 4.2.3-1 采用，当大于 360N/mm² 时取 360N/mm²。
