钢材的设计指标

钢材的设计指标　　（GB 50017－2017）

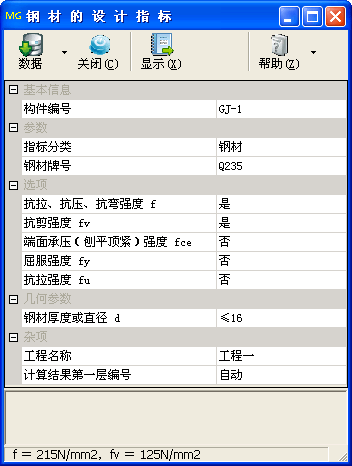

子程序界面

技术条件

摘要：根据相关规范查表确定钢材的设计用强度指标和设计参数。
编制依据
- 《钢结构设计标准》GB 50017－2017，以下简称“钢标”；
- 《钢结构通用规范》GB 55006－2021，以下简称“钢通规”；
- 《高强钢结构设计标准》JGJ/T 483－2020，以下简称“高强钢标”。

参数

指标分类
- 设置指标分类，可选择“钢材”“结构用无缝钢管”“铸钢件”“焊缝”“物理性能指标”等。
- 对于铸钢件，钢标表 4.4.4 注规定，“表中强度设计值仅适用于本表规定的厚度”，即铸件厚度不大于 100mm。

焊接结构用铸钢件
- 设置是否为焊接结构用铸钢件。当选择“否”时，为非焊接结构用铸钢件。

钢材牌号
- 选择钢材牌号。
- 当“指标分类”为“钢材”时，可选择“Q235”“Q355”“Q390”“Q420”“Q460”“Q500”“Q550”“Q620”“Q690”“Q345GJ”“Q460GJ”等。
- 当“指标分类”为“结构用无缝钢管”时，可选择“Q235”“Q345”“Q390”“Q420”“Q460”等。
- 当“指标分类”为“铸钢件”
  - 当“焊接结构用铸钢件”为“否”时，可选择“ZG230-450”“ZG270-500”“ZG310-570”等；
  - 当“焊接结构用铸钢件”为“是”时，可选择“ZG230-450H”“ZG270-480H”“ZG300-500H”“ZG340-550H”等。
- 当“指标分类”为“焊缝”时，可选择，可选择“Q235”“Q345”“Q390”“Q420”“Q460”“Q500”“Q550”“Q620”“Q690”“Q345GJ”“Q460GJ”等。

选项

抗拉、抗压、抗弯 f
- 设置是否计算抗拉、抗压、抗弯强度设计值 f。
抗剪 f_v
- 设置是否计算抗剪强度设计值 f_v。
端面承压（刨平顶紧） f_ce
- 设置是否计算端面承压（刨平顶紧）强度设计值 f_ce。
屈服强度 f_y
- 设置是否计算屈服强度 f_y。
抗拉强度 f_u
- 设置是否计算抗拉强度 f_u。

受压区的抗弯强度 f_c^w
- 设置是否计算对接焊缝在受压区的抗弯强度设计值 f_c^w。
受拉区的抗弯强度 f_t^w
- 设置是否计算对接焊缝在受拉区的抗弯强度设计值 f_t^w。
抗剪强度 f_v^w
- 设置是否计算对接焊缝的抗剪强度设计值 f_v^w。
抗拉、抗压、抗剪强度 f_f^w
- 设置是否计算角焊缝的抗拉、抗压、抗剪强度设计值 f_f^w。
抗拉强度 f_u^w
- 设置是否计算对接焊缝的抗拉强度 f_u^w。
抗拉、抗压和抗剪强度 f_u^f
- 设置是否计算角焊缝的抗拉、抗压和抗剪强度 f_u^f。

弹性模量 E 和剪变模量 G
- 设置是否计算弹性模量 E 和剪变模量 G。
线膨胀系数
- 设置是否计算线膨胀系数。
质量密度 ρ
- 设置是否计算质量密度 ρ。

焊缝

焊缝质量等级
- 设置焊缝质量等级，可选择“一级”“二级”“三级”等。

施工条件较差的高空安装焊缝
- 设置是否为施工条件较差的高空安装焊缝。
- 钢标第 4.4.5 条第 4 款规定，“计算下列情况的连接时，表 4.4.5 规定的强度设计值应乘以相应的折减系数”。该款第 1 项规定，“施工条件较差的高空安装焊缝应乘以系数 0.9”。
无垫板的单面施焊对接焊缝
- 设置是否为无垫板的单面施焊对接焊缝。
- 钢标第 4.4.5 条第 4 款规定，“计算下列情况的连接时，表 4.4.5 规定的强度设计值应乘以相应的折减系数”。该款第 2 项规定，“进行无垫板的单面施焊对接焊缝的连接计算应乘折减系数 0.85”。

几何参数

钢材厚度或直径 d
- d——钢材厚度或直径（mm）。
- 对于钢材，钢通规条文说明表 2 注规定，“表中直径指实芯棒材直径，厚度系指计算点的钢材或钢管壁厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚度”。
- 对于焊缝，钢标表 4.4.5 注规定，“表中厚度系指计算点的钢材厚度，对轴心受拉和轴心受压构件系指截面中较厚板件的厚度”。

壁厚 t
- t——壁厚（mm）。

相关页

工程名称
 构件编号

模块信息

子程序编号：MID213。
功能编号：FUN085。
发布版本：V2024.02.2663，发布日期：2024-01-12。
