圆 形、环 形 基 础 基 底 压 力　　（GB 50135－2019）

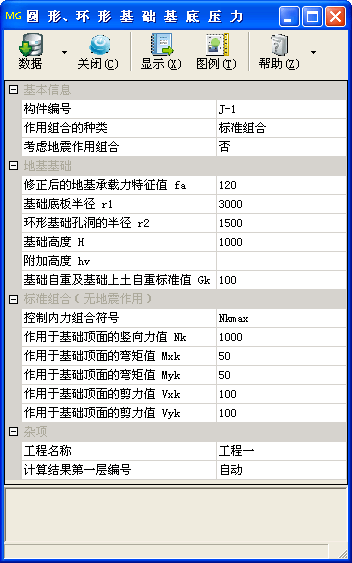

子程序界面

技术条件

• 摘要：计算圆形、环形基础承受轴心荷载和偏心荷载时的基底压力。可验算地基承载力，可考虑在偏心荷载作用下基础底面部分脱开时的基底压力。

• 编制依据

  • 《建筑地基基础设计规范》GB 50007－2011，以下简称“基础规范”；

  • 《高耸结构设计标准》GB 50135－2019，以下简称“高耸结构标准”。

基本信息

• 作用组合的种类

  • 选择作用组合的种类，可选择“标准组合”“基本组合”“标准组合、基本组合”等。

• 考虑地震作用组合

  • 设置是否考虑地震作用参与组合。

地基基础

• 地基抗震承载力调整系数 ξ_a

  • ξ_a——地基抗震承载力调整系数。

  • 地基抗震承载力调整系数 ξ_a 应按抗震规范表 4.2.3 的规定取值。

  • 抗震通用规范第 3.2.1 条规定，“地基抗震承载力调整系数应根据地基土的性状取值，但不得超过 1.5”。

• 修正后的地基承载力特征值 f_a

  • f_a——修正后的地基承载力特征值（kPa）。

• 基础底板半径 r₁

  • r₁——基础底板半径（mm)。

• 环形基础孔洞的半径 r₂

  • r₂——环形基础孔洞的半径（mm），当输入 0 时即为圆形基础。

• 基础高度 H

  • H——基础高度（mm）。

• 附加高度 h_v

  • h_v——剪力作用点（或柱底）至基础顶面的高度（mm）。

  • 附加高度 h_v 主要用于高杯口基础、钢柱下的扩展基础等，一般情况下可取 0。

• 基础自重及基础上土自重 G

  • G——考虑作用分项系数的基础自重及基础上土自重（kN）。

  • 当输入“自动”时，按是否考虑地震作用参与组合，分别取 1.0G_k、1.3G_k。

• 基础自重及基础上土自重标准值 G_k

  • G_k——基础自重及基础上土自重标准值（kN）。

标准组合（无地震作用）、标准组合（有地震作用）

• 控制内力组合符号

  • 控制内力组合符号。

  • 可输入多个符号，符号之间用逗号（“,”）分开，例如：“Nkmin, Nkmax, Mkmax, Vkmax”“Nkmin, Nkmax, Mxkmin, Mxkmax, Mykmin, Mykmax, Vxkmin, Vxkmax, Vykmin, Vykmax”等。

• 作用于基础顶面的竖向力值 N_k

  • N_k——相应于作用的标准组合时，作用于基础顶面的竖向力值（kN）。

  • 可输入多个数值，数值之间用逗号（“,”）分开，例如：“1000,900”“1500,1590,2530”等。

  • 弯矩值（M_xk、M_yk）、剪力值（V_xk、V_yk）等输入项均可输入多个数值，按输入先后顺序一一对应成组。

• 作用于基础顶面的弯矩值 M_xk、作用于基础顶面的弯矩值 M_yk

  • M_xk、M_yk——相应于作用的标准组合时，作用于基础顶面的弯矩值（kN·m），矢量方向分别为 X、Y 向。

• 作用于基础顶面的剪力值 V_xk、作用于基础顶面的剪力值 V_yk

  • V_xk、V_yk——分别为相应于作用的标准组合时，X、Y 方向作用于基础顶面的剪力值（kN·m）。

基本组合（无地震作用）、基本组合（有地震作用）

• 控制内力组合符号

  • 控制内力组合符号。

  • 可输入多个符号，符号之间用逗号（“,”）分开，例如：“Nmin, Nmax, Mmax, Vmax”“Nmin, Nmax, Mxmin, Mxmax, Mymin, Mymax, Vxmin, Vxmax, Vymin, Vymax”等。

• 作用于基础顶面的竖向力值 N

  • N——相应于作用的基本组合时，作用于基础顶面的竖向力值（kN）。

• 作用于基础顶面的弯矩值 M_x、作用于基础顶面的弯矩值 M_y

  • M_x、M_y——相应于作用的基本组合时，作用于基础顶面的弯矩值（kN·m），矢量方向分别为 X、Y 向。

• 作用于基础顶面的剪力值 V_x、作用于基础顶面的剪力值 V_y

  • V_x、V_y——分别为相应于作用的基本组合时，X、Y 方向作用于基础顶面的剪力值（kN·m）。

相关页

工程名称
构件编号

图例

• 当选择显示图例时，在显示的计算结果中将自动插入相应的图例。

• 也可将鼠标移到下面相应图例上，使用右键进行复制，然后粘贴到子程序计算结果中。

模块信息

• 子程序编号：MID206。

• 功能编号：FUN078。

• 发布版本：V2023.04.2651，发布日期：2023-04-18。
