8.3　钢筋的锚固

8.3.1　当计算中充分利用钢筋的抗拉强度时，长度应按下列公式计算：

　　1　基本锚固长度应按下列公式计算：

　　普通钢筋

l_ab＝αf_yd/f_t　　　　 （8.3.1－1）

　　预应力钢筋

l_ab＝αf_pyd/f_t 　　　　（8.3.1－2）

式中：l_ab——受拉钢筋的基本锚固长度；

　f_y、f_py——普通钢筋、预应力钢筋的抗拉强度设计值；

　 　 f_t——-混凝土轴心抗拉强度设计值，当混凝土强度等级高于 C60 时，按 C60 取值；

　　 　 d——锚固钢筋的直径；

　　　　α——锚固钢筋的外形系数，按表 8.3.1 取用。

表 8.3.1　　　　　　钢筋的外形系数

注：光面钢筋末端应做 180°弯钩，弯后平直段长度不应小于 3d，但作受压钢筋时可不做弯钩。

　　2　受拉钢筋的锚固长度应根据锚固条件按下列公式计算：

l_a＝ζ_al_ab 　　　　　（8.3.1－3）

式中：l_a——受拉钢筋的基本锚固长度；

　　　ζ_a——锚固长度修正系数，对普通钢筋按本规范第 8.3.2 条的规定取用，当多于一项时，可按连乘计算，但不应小于 0.6；对预应力筋，可取 1.0。

　　梁柱节点中纵向受拉钢筋的锚固要求应按本规范第 9.3 节（Ⅱ）中的规定执行。

　　3　当锚固钢筋的保护层厚度不大于 5d 时，锚固长度范围内应配置横向构造钢筋，其直接不应小于 d/4；对梁、柱、斜撑等构件间距不应大于 5d，对板、墙等平面构件间距不应大于 10d，且均不应大于 100mm，此处 d 为锚固钢筋的直径。

8.3.2　纵向受拉普通钢筋的锚固长度修正系数 ζ_a 应按下列规定取用：

　　1　当带肋钢筋的公称直径大于 25mm 时取 1.1；

　　2　环氧树脂涂层带肋钢筋取 1.25；

　　3　施工过程中易受扰动的钢筋取 1.1；

　　4　当纵向受力钢筋的实际配筋面积大于其设计计算面积时，修正系数取设计计算面积与实际配筋面积的比值，但对有抗震设防要求及直接承受动力荷载的结构构件，不应考虑此项修正。

　　5　锚固钢筋的保护层厚度为 3d 时修正系数可取 0.8，保护层厚度为 5d 时修正系数可取 0.7，中间按内插值，此处 d 为锚固钢筋的直径。

8.3.3　当纵向受拉普通钢筋末端采用弯钩或机械锚固措施时，包括弯钩或锚固端头在内的锚固长度（投影长度）可取为基本锚固长度的 l_ab 的 60％。弯钩和机械锚固的形式（图 8.3.3）和技术要求应符合表　 8.3.3 的规定。

表 8.3.3　钢筋弯钩和机械锚固的形式和技术要求

注：1　焊缝和螺纹长度应满足承载力要求；

　　2　螺栓锚头和焊接锚板的承压净面筋不应小于锚固钢筋截面面积的 4 倍；

　　3　螺栓锚头的规格应符合相关标准；

　　4　螺栓锚头和焊接锚板的钢筋净间距不宜小于 4d，否则应考虑群锚效应的不利影响

　　5　截面角部的弯钩和一侧贴焊钢筋的布筋方向宜向截面内侧偏置。

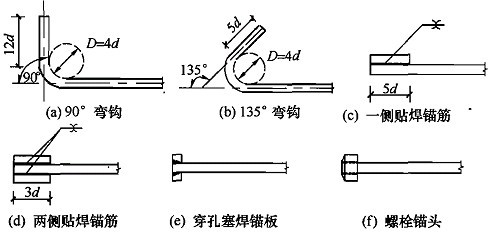

图 8.3.3　弯钩和机械锚固的形式和技术要求

8.3.4　混凝土结构中的纵向受压钢筋，当计算中充分利用钢筋的抗压强度时，锚固长度应不小于相应受拉锚固长度的 70％。

　　受压钢筋不应采用末端弯钩和一侧贴焊锚筋的锚固措施。

　　受压钢筋锚固长度范围内的构造钢筋应符合本规范第 8.3.1 条的要求。

8.3.5　承受动力荷载的预制构件，应将纵向受力普通钢筋末端焊接在钢板或角钢上，钢板或角钢应可靠地锚固在混凝土中。钢板或角钢的尺寸应按计算确定，其厚度不宜小于10mm。

　　其它构件中受力普通钢筋的末端也可通过焊接钢板或型钢实现锚固。
