各工况下作用效应的标准值

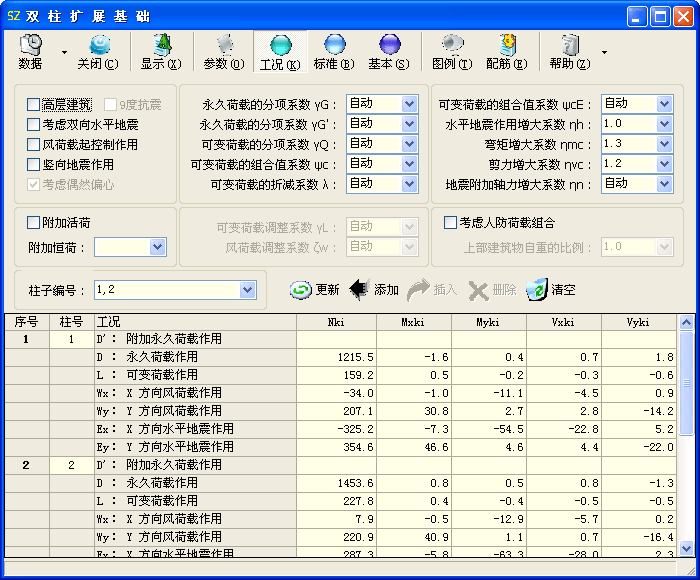

子程序界面（工况）

工况输入

应向表格中添加两个柱的数据。当表格中柱数不等于 2 时，不允许进行计算。
序号为“1”的柱为左柱（或下柱）的数据，序号为“2”的柱为右柱（或上柱）的数据。
当左柱（或下柱）与右柱（或上柱）的数据文件目录不相同时，按下列规则读取数据：
- 点击“添加”，添加至表格中的第一根柱，读取外接计算程序的目录为左柱（或下柱）的数据文件目录，其后读取的目录均为右柱（或上柱）的目录。
- 点击“插入”，读取的目录总为左柱（或下柱）的数据文件目录。
- 点击“更新”，序号为“1”的柱，读取外接计算程序的目录为左柱（或下柱）的数据文件目录，其余读取的目录均为右柱（或上柱）的目录。
柱子编号
- 输入框中可填一个或一个以上的墙柱编号。当输入数据多于一个时，数值之间用逗号（“,”）分开，例如，“3,7”“12,17,32”等。
- 输入框还允许输入编号范围，数值之间用波浪号（“~”）分开，例如，“3~15”“23～31”等。此时点击“添加”“插入”，向表格中增加给定范围内的所有柱。
- 当构件为剪力墙时，应在柱子数字编号前增加字母“w”以表示墙号。剪力墙可采用下列几种输入方式：
  - 填写一个及以上的墙号，例如，“w3”“w5,w7”分别表示墙号为 3、墙号为 5 和 7 的剪力墙；
  - 剪力墙、柱子混合填写，例如，“w3,5”表示同时增加墙号为 3 的剪力墙及柱号为 5 的柱子；
  - 输入编号范围，例如，“w3~w15”“w23～w31”等。
- 注意，当勾选“□读取外接计算程序的柱底内力”时，如果“柱子编号”中输入一个以上柱子编号，点击“添加”“插入”，向表格中增加的多个柱均读取同一目录的数据。
- 当勾选“□读取外接计算程序的柱底内力”、外接计算程序为 TAT、SATWE 时，墙柱的构件编号应以“分析结果图形和文本”－“各层配筋构件编号简图”为准，不要在“图形检查”－“各层平面简图”中查找。
按钮操作
- 更新
  - 当改变表格中的柱号或外接计算程序柱底内力改变后，点击“更新”，重新读取外接计算程序的柱底内力。
  - 更新数据读取外接计算程序数据时，柱号以表格中的柱号为准，与“柱子编号”输入框中的柱号无关。
  - 当未勾选“参数”中“□读取外接计算程序的柱底内力”时，“更新”按钮灰显（禁用）。
  - 在勾选“□读取外接计算程序的柱底内力”及“□自动更新柱底内力”的状态下，每次点击“显示”，程序按表格中的柱号读取外接计算程序的柱底内力，自动更新表格中除“D'：附加永久荷载作用”“L'：附加可变荷载作用”两行外的各工况内力。
- 添加
  - 按输入顺序向表格中增加一个或多个柱的数据。
  - 添加的柱号为“柱子编号”输入的柱号。
- 插入
  - 用鼠标或键盘选择表格中已有柱的任意单元格（被选单元格外框将显示粗黒框），点击“插入”，向表格中插入一个或多个柱的数据。
  - 插入位置为选择的数据单元格所属柱号之前。
  - 当表格中无数据或未选择表格中的任意单元格时，“插入”按钮灰显（禁用）。
- 删除
  - 用鼠标或键盘选择表格中欲删除柱的任意单元格，点击“删除”，将删除所选的一个或多个柱的数据。
  - 当表格中无数据或未选择表格中的任意单元格时，“删除”按钮灰显（禁用）。
工况显示
- 当“荷载输入”为“各工况下内力标准值”时，依据用户选择的“□仅单方向水平力”“□进行天然地基与基础抗震承载力验算”“□高层建筑”“□9度抗震”“□竖向地震作用”“□考虑偶然偏心”“□附加活荷”“□考虑人防荷载组合”等选项的不同，表格将显示下列 5～14 种工况：
  - D'：附加永久荷载作用（总是显示）；
  - L'：附加可变荷载作用（仅勾选“□附加活荷”时显示）；
  - D ：永久荷载作用（总是显示）；
  - L ：可变荷载作用（总是显示）；
  - 当未勾选“□仅单方向水平力”、同时考虑 X、Y 两方向水平作用时
    - Wx：X 方向风荷载作用（总是显示）；
    - Wy：Y 方向风荷载作用（总是显示）；
    - Ex：X 方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；
    - Ey：Y 方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；
    - Eu：X 方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - Ed：X 方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - Er：Y 方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - El：Y 方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）。
  - 当勾选“□仅单方向水平力”、仅考虑单方向水平作用时
    - W+：正方向风荷载作用（总是显示）；
    - W-：反方向风荷载作用（总是显示）；
    - E+：正方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；
    - E-：反方向水平地震作用（仅勾选“□进行天然地基与基础抗震承载力验算”时显示）；
    - Eu：正方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - Ed：正方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - Er：反方向正偏心地震作用（仅勾选“□考虑偶然偏心”时显示）；
    - El：反方向负偏心地震作用（仅勾选“□考虑偶然偏心”时显示）。
  - Ev：竖向地震作用（勾选“□9度抗震”或“□竖向地震作用”时显示）；
  - Pd：爆炸动荷载作用（仅勾选“□考虑人防荷载组合”时显示）。
- 当“荷载输入”为“标准及基本组合值”，表格将显示下列 1～3 种工况：
  - D'：附加永久荷载作用（总是显示）；
  - L'：附加可变荷载作用（仅勾选“□附加活荷”时显示）；
  - Pd：爆炸动荷载作用（仅勾选“□考虑人防荷载组合”时显示）。
表格中未输入数据的空白单元格，相应的数值视为零。

地震作用效应组合的选项

□考虑双向水平地震
- 设置是否考虑双向水平地震。
- 根据抗震规范第 5.1.1 条第 3 款的规定，质量和刚度分布明显不对称的结构，应计入双向水平地震作用下的影响。
□风荷载起控制作用
- 设置是否为风荷载起控制作用的建筑。
- 抗震规范条文说明第 5.4.1 条指出，“所谓风荷载起控制作用，指风荷载和地震作用产生的总剪力和倾覆力矩相当的情况”。
- 对于高层建筑，高规第 5.6.4 条中的“60m 以上的高层建筑”，即为风荷载起控制作用的建筑。有地震作用效应组合时，重力荷载效应、风荷载效应和地震作用效应的分项系数按高规第 5.6.4 条的规定采用。
□高层建筑
- 设置是否为高层建筑。
- 根据高规第 1.0.2 条的定义，高层建筑指 10 层及 10 层以上或房屋高度超过 28m 的非抗震设计和抗震设防烈度为 6 至 9 度抗震设计的高层民用建筑结构。
□9度抗震
- 设置是否为 9 度抗震设计的高层建筑。
- 本地区抗震设防烈度为 9 度的高层建筑，应考虑竖向地震作用。
□竖向地震作用
- 设置是否考虑竖向地震作用。
- 高层建筑中的水平长悬臂和大跨度结构，8 度抗震设计时应计入竖向地震作用。
□考虑偶然偏心
- 设置是否考虑偶然偏心。
- 根据高规第 3.3.3 条的规定，高层建筑计算单向地震作用时应考虑偶然偏心的影响。

作用效应组合的系数

永久荷载的分项系数 γ_G
- γ_G——永久荷载（效应）的分项系数，用于由可变荷载效应控制的组合、当其效应对结构承载力不利时。
- 当输入“自动”时，取 1.2。
永久荷载的分项系数 γ_G'
- γ_G'——永久荷载（效应）的分项系数，用于由可变荷载效应控制的组合、当其效应对结构承载力有利时。
- 当输入“自动”时，取 1.0。
可变荷载的分项系数 γ_Q
- γ_Q——可变荷载（效应）的分项系数。
- 此处的分项系数 γ_Q 用于除风荷载之外的可变荷载。风荷载的分项系数 γ_w 取 1.4。
- 当输入“自动”时，取 1.4。
可变荷载的组合值系数 ψ_c
- ψ_c——可变荷载（效应）的组合值系数。
- 此处的组合值系数 ψ_c 用于除风荷载之外的可变荷载。风荷载的组合值系数 ψ_w 根据不同组合取 0.6 或 0.2。
- 当输入“自动”时，取 0.7。
可变荷载的折减系数 λ
- λ——可变荷载（效应）标准值的折减系数。
- 此处的折减系数 λ 用于除风荷载之外的可变荷载。
- 当输入“自动”时，取 1.0。
- 当 λ≥2 时，表示输入层数，折减系数 λ 按荷载规范表 4.1.2 取值。用户应注意，活荷载按楼层的折减系数仅适用于荷载规范表 4.1.1 的第 1（1）项。

地震附加轴力增大系数 η_n
- η_n——由地震作用引起的附加轴力的增大系数。
- 根据抗震规范第 6.2.10 条第 2 款的规定，“一、二级框支柱由地震作用引起的附加轴力应分别乘以增大系数 1.5、1.2”，以及高规第 3.10.4 条第 2 款的规定，“地震作用产生的柱轴力增大系数取 1.8”，对于特一级、一、二级框支柱，η_n 分别取 1.8、1.5 和 1.2。
- 当输入“自动”时，取 1.0。

附加荷载

附加荷载“D'：附加永久荷载作用”“L'：附加可变荷载作用”，分别为除柱底内力外由基础梁等传来的外加永久荷载、可变荷载标准值。
□附加活荷
- 设置是否考虑附加可变荷载作用。
- 当勾选时，表格将显示工况“L'：附加可变荷载作用”。
- 附加活荷（附加可变荷载作用）未提供输入框，需要先添加柱（墙）到表格中，然后在表格的“L'：附加可变荷载作用”一行中分别输入。
- 当“荷载输入”选择“标准及基本组合”、勾选“□附加活荷”且附加可变荷载作用不为零时，程序将对各组控制内力按考虑或不考虑附加可变荷载作用分别组合一遍，即计算控制内力组数增加到用户指定的两倍。

附加恒荷
- 附加恒荷（附加永久荷载作用），可使用以下两种方法输入：
  - 在输入框中统一输入，在“附加恒荷”输入框中输入数据，当进行“添加”或“插入”柱（墙）操作时，输入框中的数据将自动添加到表格“D'：附加永久荷载作用”一行里。
  - 在表格中分别输入，输入框中可不填数据，添加柱（墙）后到表格中后，在表格的“D'：附加永久荷载作用”一行里分别输入。
- 在输入框中统一输入时，可采用下列三种输入方式：
  - 无偏心输入方式，仅需输入“F_k'”单个数值。
    - F_k'——附加竖向荷载标准组合值（kN）。
  - 弯矩输入方式，依次输入“F_k'”“M_xk"”“M_yk"”等三个数值，数值之间用逗号（“,”）分开。
    - F_k'——附加竖向荷载标准组合值（kN）；
    - M_xk"、M_yk"——分别为 F_k' 作用点相对于柱形心的偏心等原因而产生的 X 向、Y 向弯矩值（kN·m）；当 M_yk"＝0 时，可省略。
  - 偏心输入方式，依次输入“F_xk'”“E_y'”“F_yk'”“E_x'”等四个数值。
    - F_xk'、F_yk'——分别为 X 向（水平方向）、Y 向（垂直方向）传来的附加竖向荷载标准组合值（kN）；
    - E_y'、E_x'——分别为 F_xk'、F_yk' 相对于柱形心的偏心距（mm）；当 E_x'＝0 时，不可省略。
- 在输入框中统一输入时正负号约定
  - F_k'、F_xk'、F_yk'，压力为正值、拉力为负值；
  - M_xk"、M_yk"，采用右手螺旋法则确定其矢量方向及正负值；
  - E_y'，与 F_xk' 产生的 M_xk" 同号，即 F_xk' 作用点在柱形心下方为正值；
  - E_x'，与 F_yk' 产生的 M_yk" 同号，即 F_yk' 作用点在柱形心右方为正值。
- 程序根据“附加恒荷”输入框中数值的个数，判断用户在输入框中统一输入时所使用的输入方式。当输入框中仅单个数值时，为无偏心输入方式；当输入 2～3 个数值时，为弯矩输入方式；当输入 4 个数值时，为偏心输入方式。

人防荷载组合

□考虑人防荷载组合
- 设置是否考虑人防荷载参与组合。
- 当勾选时，表格将显示工况“Pd：爆炸动荷载作用”。
上部建筑物自重标准值的比例
- 当考虑人防荷载参与组合时，输入上部建筑物自重标准值与“D ：永久荷载作用”的比例。
- 当“荷载输入”为“各工况下内力标准值”时，上部建筑物自重标准值取该值与“D ：永久荷载作用”的乘积。进行人防荷载组合时，自动考虑上部建筑物自重标准值的分项系数。
- 当“荷载输入”为“标准、基本组合值”时，“Pd：爆炸动荷载作用”应输入考虑自重标准值分项系数后的荷载组合。
