连续梁  (GB 50010-2002)

更新

  • 本子程序界面的原始数据可在取代它的更新子程序当中被打开。

  • 点击本子程序界面左上角“数据”按钮旁的倒三角形下拉菜单,从中选择“在更新版本中打开”,子程序界面的原始数据将在更新的【连续梁】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010-2010 自 2011 年 7 月 1 日起实施。

技术条件

  • 摘要:分析铰支、固端、自由、定向等六种支座或连接形式的连续梁在均布、集中、梯形等八类荷载下的内力与配筋,集成自动导荷、裂缝挠度验算及基于裂缝控制的配筋计算功能。

  • 编制依据

    • 《建筑结构荷载规范》GB 50009-2001(2006 年版);

    • 《混凝土结构设计规范》GB 50010-2002(以下简称混凝土规范);

    • 《建筑结构静力计算手册》(第二版)。

  • 连续梁计算时,将每跨分成 8 至 16 个梁单元,梁单元两端节点未知的位移包括竖向位移和转角位移,但不存在水平位移。

  • 斜截面承载力,没有按考虑集中荷载作用下的公式计算。

参数

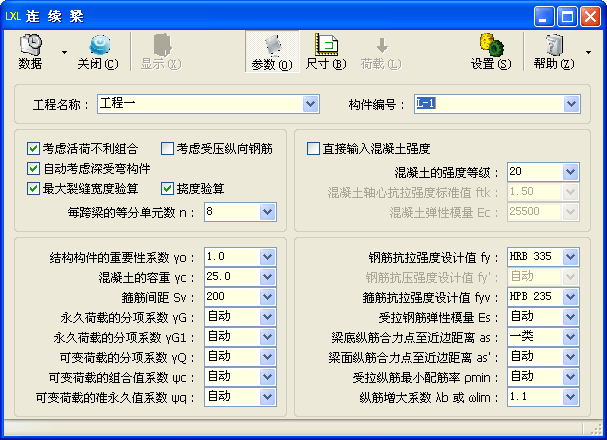

  • 子程序界面(参数

  • □考虑活荷不利组合

    • 设置是否考虑可变荷载不利组合。

    • 除了计算活荷载一次性满布作用的工况外,在考虑活荷不利组合计算时,会对每一个梁上外加活荷载作单独的加载,进行循环计算,以确定活荷载正弯矩(Mmax)、负弯矩(Mmin)的包络图。

  • □考虑受压纵向钢筋

    • 设置是否考虑受压区纵向钢筋。

    • 当勾选本项时,受压区纵筋实配面积 As' 取 0.3As,此处,As 为受拉区纵筋面积。

  • □自动考虑深受弯构件

    • 设置是否自动考虑深受弯构件。

    • 当勾选本项时,对于 Li/hi 小于 5 的梁,按深受弯构件进行正截面受弯、斜截面承载力计算。

    • 对于深受弯构件,计算结果输出水平分布钢筋的计算面积 Ash 及最小配筋面积 Ash,min 时,水平分布钢筋的间距 sv 取梁高度 h。

    • 水平分布钢筋的抗拉设计强度 fyh 按“钢筋抗拉强度设计值 fy”取值。

    • 对于深受弯构件,水平分布钢筋的最小配筋率 ρsh,min,当 fyh<300N/mm2 时,取 0.25%,当 fyh≥300N/mm2 时,取 0.20%。

  • □最大裂缝宽度验算

    • 设置是否进行最大裂缝宽度验算。

    • 当进行最大裂缝宽度验算时,程序假定实配纵筋为单排,混凝土保护层厚度、钢筋直径按“梁底纵筋合力点至近边距离 as”“梁面纵筋合力点至近边距离 as'”输入框确定,fy 大于 210N/mm2 均按带肋钢筋考虑。

    • 当计算配筋面积小于最小配筋面积 As,min 时,最大裂缝宽度验算时受拉区纵向钢筋的截面面积 As 取 As,min

  • □挠度验算

    • 一般情况下,挠度验算是根据输出截面中的最大弹性位移和截面相应的长期刚度 B 进行计算。

    • 最左端、最右端节点为自由时,长期刚度是按该计算跨另一端截面来计算。用户应注意,多跨梁的悬臂梁,当端部挠度为正值时(向上),计算结果需要另行复核。

  • 每跨梁的等分单元数 n

    • n——每跨梁的等分单元数,8≤n≤16。

    • 每跨梁输出 I、1~n-1、J 等 N+1 个截面的位移、内力、配筋等,其中 I、J 截面为两端支座截面,1~n-1 为跨中 n 等分对应的截面。

    • 计算结果输出每个截面所占用的字符宽度系根据“计算书中每行允许的最大字符”系统变量而定。当内力、配筋等数值较大以至于相应截面输出所需宽度大于默认值,最大字符应设为不小于 107 或更大。

    • 计算书中每行允许的最大字符”系统变量的修改步骤:从主程序的“视图”下拉菜单中选择“选项”,选择对话框中的“显示结果”选项卡,在“计算书中每行允许的最大字符”输入框中修改。

  • □直接输入混凝土强度设计值

    • 设置是否直接输入混凝土强度设计值。

  • 混凝土的容重 γc

    • γc——混凝土的容重(kN/m3)。

    • 程序根据 γc 自动计算梁自重。可取 γc=0,在“荷载”中自行输入梁自重。

    • γc 允许取负值。

  • 纵筋增大系数 λb 或 ωlim

    • 当输入不小于 1.0 的数值时,表示输入的是最大裂缝宽度、挠度验算时受拉纵筋实配增大系数 λb,受拉区纵筋实配面积 As 等于计算配筋面积乘以 λb,并且不小于最小配筋面积。

    • 当输入小于 1.0 的数值时,表示输入的是最大裂缝宽度限值 ωlim(单位,mm)。当计算的最大裂缝宽度 ωmax>ωlim 时,程序在 1.0~2.0 倍计算配筋面积之间自动增大实配钢筋面积以满足 ωmax≤ωlim 的条件。

  • 永久荷载的分项系数 γG

    • γG——永久荷载(效应)的分项系数,用于由可变荷载效应控制的组合、当其效应对结构承载力不利时。

    • 当输入“自动”时,取 1.2。

  • 永久荷载的分项系数 γG1

    • γG1——永久荷载(效应)的分项系数,用于由永久荷载效应控制的组合、当其效应对结构承载力不利时。

    • 当输入“自动”时,取 1.35。

  • 可变荷载的分项系数 γQ可变荷载的组合值系数 ψc可变荷载的准永久值系数 ψq

    • γQ、ψc、ψq——分别为可变荷载(效应)的分项系数、组合值系数、准永久值系数。

    • 当输入“自动”时,γQ、ψc、ψq 分别取 1.4、0.7、0.4。

  • □直接输入混凝土强度

    • 设置是否直接输入混凝土强度。

  • 混凝土的强度等级

    • 请参阅“混凝土的强度等级”。

    • 当勾选“□直接输入混凝土强度”时,本输入框为“混凝土轴心抗压强度设计值 fc”。

  • 混凝土轴心抗压强度设计值 fc

    • fc——混凝土轴心抗压强度设计值(N/mm2)。

    • 未勾选“□直接输入混凝土强度”时,本输入框为“混凝土的强度等级”。

  • 混凝土轴心抗拉强度标准值 ftk

    • ftk——混凝土轴心抗拉强度标准值(N/mm2)。

  • 混凝土弹性模量 Ec

    • Ec——混凝土弹性模量(N/mm2)。

    • 计算钢梁时,为保证位移计算正确,本输入框应输入钢的弹性模量 Es

    • 请参阅“混凝土的强度等级”。

  • 梁底纵筋合力点至近边距离 as

    • as——梁底纵向受力钢筋合力点至截面近边边缘的距离(mm)。

    • 当 as 输入为“一类”“二a类”等环境类别时,默认的纵筋直径 d=25mm。

    • 可识别“30+10”“25+11”等两个数值相加形式,此时取加号前、后的数值分别作为混凝土保护层厚度 c、纵筋半径 r 代入最大裂缝宽度、挠度验算。

    • 请参阅“受拉纵筋合力点至近边距离 as”。

  • 梁面纵筋合力点至近边距离 as'

    • as'——梁面纵向受力钢筋合力点至截面近边边缘的距离(mm)。

    • 当输入“自动”时,取为 as

  • 受拉纵筋最小配筋率 ρmin

    • ρmin——一侧受拉纵筋最小配筋率(%)。

    • 取输入值和 45ft/fy 二者中的较大值。

    • 当输入“自动”时,取 0.2 和 45ft/fy 二者中的较大值。

尺寸

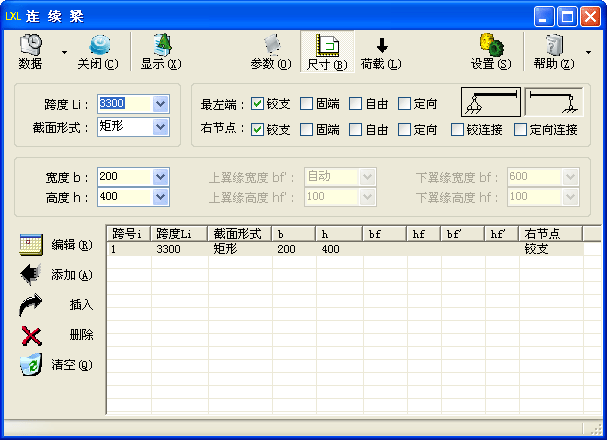

  • 子程序界面(尺寸

  • 跨度 Li

    • Li——第 i 跨跨度(mm)。

  • 截面形式

    • 设置当前跨的截面形式。

    • 可选择“矩形”“倒T形”“T形”“倒L形”“工形”。

  • 宽度 b高度 H

    • b、H——分别为当前跨的截面宽度、高度(mm)。

  • 上翼缘宽度bf'

    • bf'——当前跨的受压区翼缘宽度(mm)。

    • 当“截面形式”为“T形”或“倒L形”截面时,bf' 可选择“自动”,程序按下列方法计算 bf':

      • T 形截面,按混凝土规范表 7.2.3 中的“独立梁”一栏,计算受压区的翼缘计算宽度 bf';

      • 倒 L 形截面,按 T 形截面一半计。即,按计算跨度 l0 考虑时,取 l0/6、按翼缘高度 hf' 考虑时,分别取 b+6hf'(hf'/h0≥0.1)、b+3hf'(0.1>hf'/h0≥0.05)、b(hf'/h0<0.05)。

  • 上翼缘高度 hf'

    • hf'——当前跨的上翼缘高度(mm)。

  • 翼缘宽度 bf

    • bf——当前跨的下翼缘宽度(mm)。

  • 下翼缘高度 hf

    • hf——当前跨的下翼缘高度(mm)。

  • 最左端节点、各跨梁右节点允许的形式

最左
端节



铰 支

固 端

自 由

定 向



铰 支

固 端

自 由

定 向

铰接连接

定向连接

  • 最左端节点指跨号为 1 的梁左节点。当最左端为自由时,表示第一跨为左挑梁。同理,最后一跨右节点为自由时,表示该跨梁为右挑梁。

  • 可将实际的一跨梁的跨中某一位置视作右节点,并将其定义为自由,从而将该跨梁分成 2 个及以上的计算跨。利用这一特性,能够近似地计算变截面梁。

荷载输入

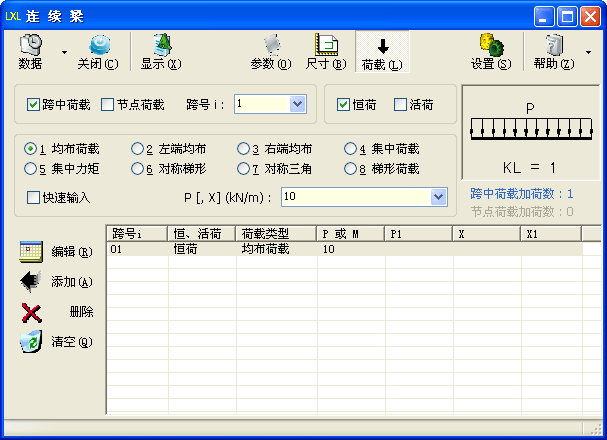

  • 子程序界面(荷载

  • 荷载按标准值输入。

  • □跨中荷载□节点荷载

    • 勾选荷载输入的位置。

    • 当勾选“□跨中荷载”时,可选择的荷载类型有“1 均布荷载”“2 左端均布”“3 右端均布”“4 集中荷载”“5 集中力矩”“6 对称梯形”“7 对称三角形”“8 梯形荷载”等八种。

    • 当勾选“□节点荷载”时,可选择“4 集中荷载”“5 集中力矩”两种荷载类型。

  • 跨号 i

    • i——当前编辑或添加的跨中荷载所在的跨号。

    • 当勾选“□节点荷载”时,本输入框为“节点号 j”。

  • 节点号 j

    • j——当前编辑或添加的节点荷载所在的节点号。

    • 当勾选“□跨中荷载”时,本输入框为“跨号 i”。

  • □恒荷□活荷

    • 指定当前编辑的荷载是永久荷载(恒荷)还是可变荷载(活荷)。

  • □快速输入

    • 设置是否采用快速输入。

    • 当未勾选本项时,先用鼠标或快捷键(Alt+1~Alt+8)选择荷载类型,然后在右侧的荷载输入框中输入荷载参数与长度参数。

    • 当勾选本项时,直接在右侧的荷载输入框中依次输入荷载类型号 KL、荷载参数及长度参数。

    • 均布荷载、左端均布、右端均布、集中荷载、集中力矩、对称梯形、对称三角形、梯形荷载等荷载类型号 KL 依次为 1~8。

  • 均布荷载

    • 当未勾选“□快速输入”、指定荷载类型为“1 均布荷载”时,荷载输入框显示“P [, X] (kN/m)”。

      • P——当不输入可选参数 X 时,P 为梁上均布荷载值(kN/m);当输入可选参数 X 时,P 为房间面荷载值(kN/m2 ),程序按矩形板四边均分导荷方式计算梁上均布荷载,即:0.5P×Li×X/(Li+X)。

      • X——房间垂直于梁方向的长度(mm),可选参数。

    • 当勾选“□快速输入”、在荷载输入框中输入“1”时,荷载输入框显示“KL, P [, X] (kN/m)”。

      • KL——荷载类型号,均布荷载为 1。

    • 数值之间以“,”(逗号)或者“ ”(空格)分割,以下相同。

  • 左端均布、右端均布荷载

    • 当未勾选“□快速输入”、选择荷载类型为“2 左端均布”或“3 右端均布”时,荷载输入框显示“P, X [, X1] (kN/m, mm)”。

      • P——当不输入可选参数 X1 时,P 为梁上左端或右端均布荷载值(kN/m);当输入可选参数 X1 时,P 为房间面荷载值(kN/m2),程序按矩形板四边均分导荷方式计算梁上左端或右端均布荷载,即:0.5P×X×X1/(X+X1)。

      • X——左端或右端均布荷载分布长度(mm),可选参数。

      • X1——房间垂直于梁方向的长度(mm),可选参数。

    • 当勾选“□快速输入”、在荷载输入框中输入“2”或“3”时,荷载输入框显示“KL, P, X [, X1] (kN/m, mm)”。

      • KL——荷载类型号,左端均布、右端均布荷载分别为 2、3。

  • 集中荷载(跨中荷载)

    • 当未勾选“□快速输入”、选择荷载类型为“4 集中荷载”时,荷载输入框显示“P, X (kN, mm)”。

      • P——梁上集中荷载值(kN)。

      • X——本跨梁左端至集中荷载作用点的距离(mm)。

    • 当勾选“□快速输入”、在荷载输入框中输入“4”时,荷载输入框显示“KL, P, X (kN, mm)”。

      • KL——荷载类型号,集中荷载为 4。

  • 集中荷载(节点荷载)

    • 当未勾选“□快速输入”、选择荷载类型为“4 集中荷载”时,荷载输入框显示“P (kN, mm)”。

      • P——节点上集中荷载值(kN)。

    • 当勾选“□快速输入”、在荷载输入框中输入“4”时,荷载输入框显示“KL, P (kN, mm)”。

      • KL——荷载类型号,集中荷载为 4。

  • 集中力矩(跨中荷载)

    • 当未勾选“□快速输入”、选择荷载类型为“5 集中力矩”时,荷载输入框显示“M, X (kN·m, mm)”。

      • M——梁上集中力矩值(kN·m)。

      • X——本跨梁左端至集中力矩作用点的距离(mm)。

    • 当勾选“□快速输入”、在荷载输入框中输入“5”时,荷载输入框显示“KL, M, X (kN·m, mm)”。

      • KL——荷载类型号,集中力矩为 5。

  • 集中力矩(节点荷载)

    • 当未勾选“□快速输入”、选择荷载类型为“5 集中力矩”时,荷载输入框显示“M (kN·m)”。

      • M——节点上集中力矩值(kN·m)。

    • 当勾选“□快速输入”、在荷载输入框中输入“5”时,荷载输入框显示“KL, M (kN·m)”。

      • KL——荷载类型号,集中力矩为 5。

  • 对称梯形荷载

    • 当未勾选“□快速输入”、选择荷载类型为“6 对称梯形”时,荷载输入框显示“P, X (kN/m, mm)”。

      • P——梁上满布对称梯形荷载值(kN/m)。

      • X——满布于梁上对称梯形荷载两腰的水平长度(mm)。

    • 当勾选“□快速输入”、在荷载输入框中输入“6”时,荷载输入框显示“KL, P, X (kN/m, mm)”。

      • KL——荷载类型号,对称梯形荷载为 6。

  • 对称三角形荷载

    • 当未勾选“□快速输入”、选择荷载类型为“7 对称三角形”时,荷载输入框显示“P, X, X1 (kN/m, mm, mm)”。

      • P——梁上局部对称三角形荷载值(kN/m)。

      • X——本跨梁左端至三角形荷载左侧角点的距离(mm)。

      • X1——对称三角形荷载底边的长度(mm)。

    • 当勾选“□快速输入”、在荷载输入框中输入“7”时,荷载输入框显示“KL, P, X, X1 (kN/m, mm, mm)”。

      • KL——荷载类型号,对称三角形荷载为 7。

  • 梯形荷载

    • 当未勾选“□快速输入”、选择荷载类型为“8 梯形荷载”时,荷载输入框显示“P, P1, X, X1 (kN/m, kN/m, mm, mm)”。

      • P、P1——分别为梁上局部梯形荷载左侧、右侧荷载值(kN/m)。

      • X——本跨梁左端至梯形荷载左侧的距离(mm)。

      • X1——梯形荷载底边的长度(mm)。

    • 当勾选“□快速输入”、在荷载输入框中输入“8”时,荷载输入框显示“KL, P, P1, X, X1 (kN/m, kN/m, mm, mm)”。

      • KL——荷载类型号,梯形荷载为 8。

  • 荷载 P、荷载 P1 输入负值时应注意:

    • 当荷载效应对结构有利时,永久荷载的分项系数一般情况下应取 1.0。因此,当输入负值的荷载效应对结构有利时,需要对该荷载进行换算。具体而言,应根据情况将实际荷载值作如下处理:当由可变荷载效应控制时,实际荷载值除以 γG;的);当由永久荷载效应控制时,实际荷载值除以 γG1;当按可变荷载输入时,实际荷载值除以 γQ

    • 对于梯形荷载(KL=8),荷载 P、荷载 P1 应同号。

  • 荷载图例

均布荷载

左端均布

右端均布

集中荷载

集中力矩

对称梯形

对称三角

梯形荷载





集中荷载

集中力矩

设置

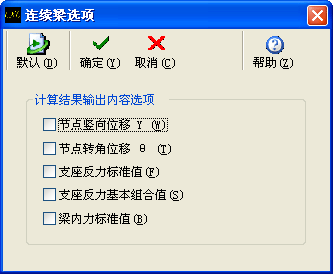

  • 选项的界面

  • 设置计算结果是否输出下列内容:

    • 节点竖向位移 Y(mm);

    • 节点转角位移 θ(rad,弧度);

    • 支座反力标准值;

    • 支座反力基本组合值;

    • 梁内力标准值。

尺寸输入示例


相关页


疑难解答


模块信息

  • 子程序编号:MID037。

  • 功能编号:FUN019。

  • 发布版本:V2002.53.0657,发布日期:2002-11-29。

  • 取代:MID020。

  • 被取代:MID088。
