柱配筋校核（GB 50010

柱配筋校核　　（GB 50010－2002）、（GB 50011－2010）

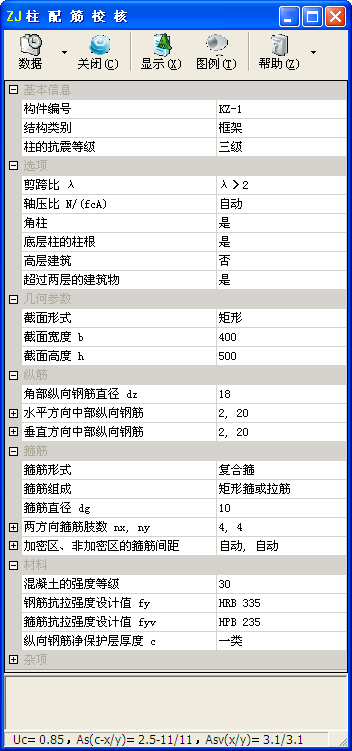

子程序界面

更新

本子程序界面的原始数据可在取代的更新子程序中打开。
点击本子程序界面“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本打开”，子程序界面的原始数据将在更新的【柱配筋校核】子程序中打开。
本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施、《高层建筑混凝土结构技术规程》JGJ 3－2010 自 2011 年 10 月 1 日起实施。

技术条件

摘要：根据用户输入的柱实配纵筋与箍筋等参数，按相关规范条文进行校核。
编制依据
- 《混凝土结构设计规范》GB 50010－2002，以下简称“混凝土规范”；
- 《建筑抗震设计规范》GB 50011－2010，以下简称“抗震规范”；
- 《高层建筑混凝土结构技术规程》JGJ 3－2002，以下简称“高规”；
- 《全国民用建筑工程设计技术措施－结构》（2003），以下简称“全国技术措施”。

基本信息

结构类别
- 设置结构类别，可选择“框架”“框架－抗震墙”“部分框支抗震墙”“框架－核心筒”“板柱－抗震墙”等。
- 当选择“部分框支抗震墙”时，柱为框支柱；其他结构类别的柱为框架柱。
柱的抗震等级
- 设置柱的抗震等级，可选择“特一级”“一级”“二级”“三级”“四级”等。

选项

剪跨比 λ
- λ——剪跨比。
- 可选择“λ＞2”“λ≤2”“λ＜1.5”等，或输入具体数值由程序判断。
- 对剪跨比 λ＜1.5 的柱，轴压比限值应专门研究并采取特殊构造措施。程序对其轴压比限值按混凝土规范表 11.4.16 中数值减少 0.1 校核。
- 当剪跨比 λ≤2 时，宜采用复合螺旋箍或井字复合箍，其体积配箍率不应小于 1.2％；9 度设防烈度（非高层仅一级）时，不应小于 1.5％。
轴压比 N/(f_cA)
- N/(f_cA)——轴压比。N 为考虑地震作用组合的框架柱和框支柱轴向压力设计值。
- 当输入“自动”时，轴压比按框架柱轴压比限值取值。
角柱
- 设置是否为角柱。
底层柱的柱根
- 设置是否为底层柱的柱根。
- 底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面。
高层建筑
- 设置是否为高层建筑。
- 根据高规第 2.1.1 条的规定，高层建筑为“10 层及 10 层以上或房屋高度大于 28m 的建筑物”。
Ⅳ类场地上较高的高层建筑
- 设置是否为Ⅳ类场地上较高的高层建筑。
- 较高的高层建筑指高于 40m 的框架结构或高于 60m 的其他结构体系的混凝土房屋建筑。
- Ⅳ类场地上较高的高层建筑轴压比限值按抗震规范表 6.3.8 中数值减小 0.05。
超过两层的建筑物
- 设置是否为超过两层的建筑物。
- 柱截面的宽度和高度，四级或不超过 2 层时不宜小于 300mm，一、二、三级或超过 2 层时不宜小于 400mm；圆柱的直径，四级或不超过 2 层时不宜小于 350mm，一、二、三级或超过 2 层时不宜小于 450mm。
9 度抗震设防烈度
- 设置是否为 9 度抗震设防烈度。

几何参数

截面形式
- 选择柱的截面形式，可选择“方形”“矩形”“圆形”等。
截面宽度 b、截面高度 h
- b、h——分别为截面宽度、高度（mm）。
方柱边长 h
- h——方柱边长（mm）。
圆柱直径 d
- d——圆柱直径（mm）。

纵筋

角部纵向钢筋直径 d_z
- d_z——角部纵向钢筋直径（mm）。
水平方向中部纵向钢筋
- 沿水平方向（b 边）一侧中部纵向钢筋的根数、直径。若无可不输入。
- 中部纵筋第一种直径的根数
  - 沿水平方向（b 边）一侧中部纵向钢筋第一种直径的根数。
- 中部纵筋第一种直径
  - 沿水平方向（b 边）一侧中部纵向钢筋第一种直径（mm）。
- 中部纵筋第二种直径的根数
  - 沿水平方向（b 边）一侧中部纵向钢筋第二种直径的根数。
- 中部纵筋第二种直径
  - 沿水平方向（b 边）一侧中部纵向钢筋第二种直径（mm）。
垂直方向中部纵向钢筋
- 沿垂直方向（h 边）一侧中部纵向钢筋的根数、直径。若无可不输入。
- 中部纵筋第一种直径的根数
  - 沿垂直方向（h 边）一侧中部纵向钢筋第一种直径的根数。
- 中部纵筋第一种直径
  - 沿垂直方向（h 边）一侧中部纵向钢筋第一种直径（mm）。
- 中部纵筋第二种直径的根数
  - 沿垂直方向（h 边）一侧中部纵向钢筋第二种直径的根数。
- 中部纵筋第二种直径
  - 沿垂直方向（h 边）一侧中部纵向钢筋第二种直径（mm）。

纵向钢筋的根数、直径
- 全部纵向钢筋的根数、直径，仅用于圆形截面的柱。
- 纵向钢筋的根数
  - 纵向钢筋的根数。
- 纵向钢筋的直径
  - 纵向钢筋的直径（mm）。

箍筋

箍筋形式
- 选择柱的箍筋形式。
- 当“截面形式”为“方形”时，“箍筋形式”可选择“普通箍”“复合箍”“复合螺旋箍”“连续复合螺旋箍”等。
- 当“截面形式”为“矩形”时，“箍筋形式”可选择“普通箍”“复合箍”“连续复合螺旋箍”等。
- 当“截面形式”为“圆形”时，“箍筋形式”可选择“普通箍”“螺旋箍”“复合螺旋箍”等。
箍筋组成
- 选择箍筋组成，根据“截面形式”“箍筋形式”的不同，“箍筋组成”可选择“矩形箍或拉筋”“无矩形箍或拉筋”“非螺旋箍”“菱形箍”“非螺旋箍”等。

矩形箍或拉筋的总长度 l_s
- l_s——矩形箍或拉筋的总长度（mm）。
- 当输入“自动”时，按互相垂直的两根拉筋的总长度计算。
菱形箍的个数 n_s
- n_s——菱形箍的个数。

箍筋直径 d_g
- d_g——箍筋直径（mm）。
- 允许输入两种箍筋直径，当输入两种直径时，第一个数值表示最外面的箍筋直径，第二个数值表示除最外面箍筋之外其余箍筋的直径。数值之间使用逗号“,”分开，例如“10,8”“12,10”等。

两方向箍筋的肢数 n_x、n_y
- n_x、n_y——配置在同一截面内水平、垂直方向（分别平行于 X 轴、Y 轴方向）的箍筋肢数。
- 水平方向箍筋的肢数 n_x
  - n_x——水平方向（平行于 X 轴方向）的箍筋肢数。
- 垂直方向箍筋的肢数 n_y
  - n_y——垂直方向（平行于 Y 轴方向）的箍筋肢数。

加密区、非加密区的箍筋间距
- 加密区、非加密区的箍筋间距（mm）。
- 加密区的箍筋间距
  - 加密区的箍筋间距（mm）。
  - 当输入“自动”时，加密区的箍筋间距取 100。
- 非加密区的箍筋间距
  - 非加密区的箍筋间距（mm）。
  - 当输入“自动”时，非加密区的箍筋间距取加密区的两倍，当剪跨比 λ≤2 时，同加密区箍筋间距。

材料

钢筋抗拉强度设计值 f_y
- f_y——柱纵筋的抗拉强度设计值 f_v（N/mm²）。
- 当校核抗震规范第 6.3.7 条第 1 款时，“钢筋强度标准值 400MPa”对应的抗拉强度设计值 f_y＝360N/mm²。
- 请参阅“钢筋抗拉强度设计值 f_y”。

箍筋抗拉强度设计值 f_yv
- f_yv——柱箍筋或拉筋的抗拉强度设计值 f_yv（N/mm²）。
- 请参阅“箍筋抗拉强度设计值 f_yv”。

纵向钢筋净保护层厚度 c
- c——纵向受力钢筋的混凝土保护层厚度（mm）。
- 当输入“一类”“二a类”“三a类”等环境类别时，程序按混凝土强度等级及所处环境类别，根据混凝土规范表 9.2.1 确定柱纵筋的混凝土保护层厚度 c。
