柱加密区箍筋  (GB 50011-2010)

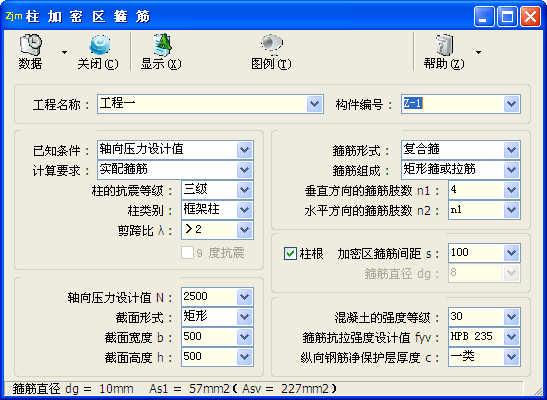

子程序界面

更新

  • 本子程序界面的原始数据可在取代的更新子程序中打开。

  • 点击本子程序界面“数据”按钮旁边的倒三角形下拉菜单,选择“在更新版本打开”,子程序界面的原始数据将在更新的【柱加密区箍筋】子程序中打开。

  • 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010-2010 自 2011 年 7 月 1 日起实施、《高层建筑混凝土结构技术规程》JGJ 3-2010 自 2011 年 10 月 1 日起实施。

技术条件

  • 摘要:根据轴向压力设计值、轴压比、最小配箍特征值、体积配箍率、实配箍筋等条件,指定计算最小配箍特征值、体积配箍率、实配箍筋等。

  • 编制依据

    • 《混凝土结构设计规范》GB 50010-2002,以下简称“混凝土规范”;

    • 《建筑抗震设计规范》GB 50011-2010,以下简称“抗震规范”;

    • 《高层建筑混凝土结构技术规程》JGJ 3-2002,以下简称“高规”。

  • 程序的箍筋计算、构造符合下列规定:

    • 箍筋间距不应大于400mm 及构件截面的短边尺寸,且不应大于 15d,d 为纵向受力钢筋的最小直径(混凝土规范第 10.3.2 条第 2 款);

    • 箍筋直径不应小于 d/4,且不应小于 6mm,d 为纵向钢筋的最大直径(混凝土规范第 10.3.2 条第 3 款);

    • 混凝土规范第 11.4.12 条第 2、3、4 款、第 11.4.15 条、第 11.4.17 条;

    • 高层建筑混凝土结构技术规程第 4.9.2 条第 1、3 款等有关规定。

  • 程序未考虑的或设计时应注意的事项:

    • 混凝土规范第 9.4.5 条,在纵向受力钢筋搭接长度范围内应配置箍筋,其直径不应小于搭接钢筋较大直径的 0.25 倍。当钢筋受拉时,箍筋间距不应大于搭接钢筋较小直径的 5 倍,且不应大于 100mm;当钢筋受压时,箍筋间距不应大于搭接钢筋较小直径的 10 倍,且不应大于 200mm。当受压钢筋直径 d>25mm 时,尚应在搭接接头两个端面外 100mm 范围内各设置两个箍筋。

    • 混凝土规范第 10.3.2 条第 4 款,当柱中全部纵向受力钢筋的配筋率大于 3%时,箍筋直径不应小于 8mm,间距不应大于给向受力钢筋最小直径的 10 倍,且不应大于 200mm;箍筋末端应做成 135°弯钩且弯钩末端平直段长度不应小于箍筋直径的 10 倍;箍筋也可焊成封闭环式;

    • 混凝土规范第 10.3.2 条第 5 款,当柱截面短边尺寸大于 400mm 且各边纵向钢筋多于 3 根时,或当柱截面短边尺寸不大于 400mm 但各边纵向钢筋多于 4 根时,应设置复合箍筋;

计算设置

  • 已知条件

    • 设置计算的已知条件,可选择“轴向压力设计值”“轴压比”“最小配箍特征值”“体积配箍率”“实配箍筋”等。

  • 计算要求

    • 设置计算要求,可选择“最小配箍特征值”“体积配箍率”“实配箍筋”等。

  • 柱的抗震等级

    • 设置柱的抗震等级,可选择“特一级”“一级”“二级”“三级”“四级”等。

  • 柱类别

    • 当“柱的抗震等级”为“特一级”“一级”“二级”时,“柱类别”可选择“框架柱”“框支柱”。

    • 当“柱的抗震等级”为“三级”“四级”时,“柱类别”可选择“框架柱”。

  • 剪跨比 λ

    • λ——剪跨比。

    • 当剪跨比 λ≤2 时,一、二、三级抗震等级的柱宜采用复合螺旋箍或井字复合箍,其箍筋体积配筋率不应小于 1.2%;9 度设防烈度时(非高层仅一级),不应小于 1.5%。

  • □9 度抗震

    • 设置是否为 9 度设防烈度。

柱截面

  • 轴向压力设计值 N

    • N——考虑地震作用组合的框架柱和框支柱轴向压力设计值 N(kN);对不进行地震作用计算的结构,取无地震作用组合的轴力设计值。

    • 当“已知条件”为“轴压比”时,输入项为“轴压比 N/(fcA)。当“已知条件”为“最小配箍特征值”时,输入项为“最小配箍特征值 λv。当“已知条件”为“体积配箍率”时,输入项为“体积配箍率 ρv”。

  • 轴压比 N/(fcA)

    • N/(fcA)——轴压比。

    • 当“已知条件”为“轴向压力设计值”时,输入项为“轴向压力设计值 N。当“已知条件”为“最小配箍特征值”时,输入项为“最小配箍特征值 λv。当“已知条件”为“体积配箍率”时,输入项为“体积配箍率 ρv”。

  • 最小配箍特征值 λv

    • λv——最小配箍特征值。

    • 当“已知条件”为“轴向压力设计值”时,输入项为“轴向压力设计值 N。当“已知条件”为“轴压比”时,输入项为“轴压比 N/(fcA)。当“已知条件”为“体积配箍率”时,输入项为“体积配箍率 ρv

  • 体积配箍率 ρv

    • ρv——柱箍筋加密区的体积配箍率(%)。

    • 当“已知条件”为“轴向压力设计值”时,输入项为“轴向压力设计值 N。当“已知条件”为“轴压比”时,输入项为“轴压比 N/(fcA)。当“已知条件”为“体积配箍率”时,输入项为“体积配箍率 ρv”。

  • 截面形式

    • 选择柱的截面形式,可选择“方形”“矩形”“圆形”等。

  • 截面宽度 b

    • b——截面宽度(mm)。

    • 当“截面形式”为“方形”时,输入项为“方柱边长 h。当“截面形式”为“圆形”时,输入项为“圆柱直径 d”。

  • 方柱边长 h

    • h——方柱边长(mm)。

    • 当“截面形式”为“矩形”时,输入项为“截面宽度 b。当“截面形式”为“圆形”时,输入项为“圆柱直径 d”。

  • 圆柱直径 d

    • d——圆柱直径(mm)。

    • 当“截面形式”为“矩形”时,输入项为“截面宽度 b。当“截面形式”为“方形”时,输入项为“方柱边长 h”。

  • 截面高度 h

    • h——截面高度(mm)。

加密区箍筋

  • 箍筋形式

    • 选择柱的箍筋形式。

    • 当“截面形式”为“方形”时,“箍筋形式”可选择“普通箍”“复合箍”“复合螺旋箍”“连续复合螺旋箍”等。

    • 当“截面形式”为“矩形”时,“箍筋形式”可选择“普通箍”“复合箍”“连续复合螺旋箍”等。

    • 当“截面形式”为“圆形”时,“箍筋形式”可选择“普通箍”“螺旋箍”“复合螺旋箍”等。

  • 箍筋组成

    • 选择箍筋组成,根据“截面形式”“箍筋形式”的不同,“箍筋组成”可选择“矩形箍或拉筋”“无矩形箍或拉筋”“非螺旋箍”“菱形箍”“非螺旋箍”等。

  • 垂直方向的箍筋肢数 n1

    • n1——垂直方向的箍筋肢数。

  • 水平方向的箍筋肢数 n2

    • n2——水平方向的箍筋肢数。

    • 当输入“n1”时,取 n2 等于 n1

  • □柱根

    • 设置是否为底层柱的柱根。

    • 底层柱的柱根系指地下室的顶面或无地下室情况的基础顶面。

  • 加密区箍筋间距 s

    • s——加密区箍筋间距(mm)。

  • 箍筋直径 dg

    • dg——箍筋直径(mm)。

    • 允许输入两种箍筋直径,当输入两种直径时,第一个数值表示最外面的箍筋直径,第二个数值表示除最外面箍筋之外其余箍筋的直径。数值之间使用逗号“,”分开,例如“10,8”“12,10”等。

材料

  • 箍筋抗拉强度设计值 fyv

    • fyv——柱箍筋或拉筋的抗拉强度设计值 fyv(N/mm2);超过 360N/mm2 时,应按 360N/mm2 计算。

    • 请参阅“箍筋抗拉强度设计值 fyv”。

  • 纵向钢筋净保护层厚度 c

    • c——纵向受力钢筋的混凝土保护层厚度(mm)。

    • 当输入“一类”“二a类”“三a类”等环境类别时,程序按混凝土强度等级及所处环境类别,根据混凝土规范表 9.2.1 确定柱纵筋的混凝土保护层厚度 c。


相关页


图例

  • 当选择显示图例时,在显示的计算结果中自动插入相应的图例;

  • 也可将鼠标移到下面相应图例上,使用右键进行复制,然后粘贴到子程序计算结果中。


模块信息

  • 子程序编号:MID069。

  • 功能编号:FUN032。

  • 发布版本:V2010.07.1956,发布日期:2010-11-25。

  • 取代:MID043。

  • 被取代:MID080。
