梁实配纵筋 　 （GB 50010－2002）

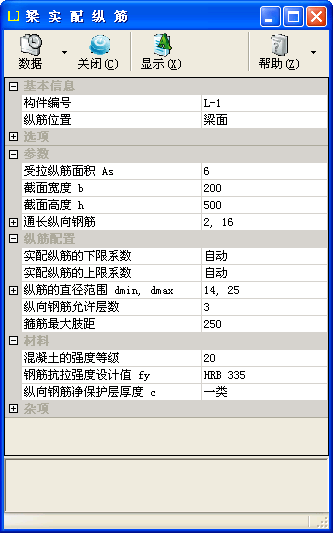

子程序界面

更新

• 本子程序界面的原始数据可在取代的更新子程序中打开。

• 点击本子程序界面“数据”按钮旁边的倒三角形下拉菜单，选择“在更新版本打开”，子程序界面的原始数据将在更新的【梁实配纵筋】子程序中打开。

• 本子程序被取代的主要原因是《混凝土结构设计规范》GB 50010－2010 自 2011 年 7 月 1 日起实施。

技术条件

• 摘要：由钢筋配筋面积选出符合条件的实配纵筋方案，并可计算配筋方案的最大裂缝宽度。

• 编制依据

  • 《混凝土结构设计规范》GB 50010－2002。

基本信息

• 纵筋位置

  • 设置纵筋位置，可选择“梁面”“梁底”。

选项

• 显示实配纵筋的等效截面面积

  • 设置是否显示实配纵向钢筋的等效截面面积。

• 显示实配纵筋的全部截面面积

  • 设置是否显示实配纵向钢筋的全部截面面积。

• 显示多层实配纵筋的折减系数

  • 设置是否显示多层实配纵向钢筋的折减系数。

• 显示实配纵筋的配筋率

  • 设置是否显示实配纵向钢筋的配筋率。

• 验算最大裂缝宽度

  • 设置是否验算最大裂缝宽度。

• 自动计算多层纵筋的折减系数

  • 设置是否自动计算多层实配纵向钢筋的折减系数。

• 纵向钢筋截面面积的单位

  • 设置输入、输出纵向钢筋截面面积的单位，可选择“平方毫米”“平方厘米”。

参数

• 受拉纵筋面积 A_s

  • A_s——受拉区纵向钢筋的截面面积（mm² 或 cm²）。

• 截面宽度 b

  • b——截面宽度（mm）。

• 截面高度 h

  • h——截面高度（mm）。

纵筋配置

• 实配纵筋的下限系数

  • 实配纵向钢筋的等效截面面积不小于计算面积 A_s 乘以下限系数，当输入“自动”时，取 1.0。

• 实配纵筋的上限系数

  • 实配纵向钢筋的等效截面面积不大于计算面积 A_s 乘以上限系数，当输入“自动”时，取 1.1。

相关页

工程名称
构件编号
计算结果第一层编号
钢筋抗拉强度设计值 f_y

模块信息

• 子程序编号：MID052。

• 功能编号：FUN011。

• 发布版本：V2006.05.1545，发布日期：2006-05-15。

• 取代：MID011。

• 被取代：MID079。
